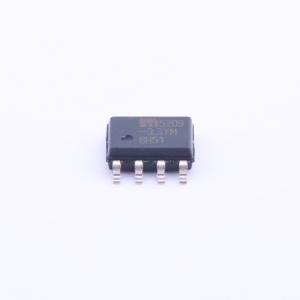

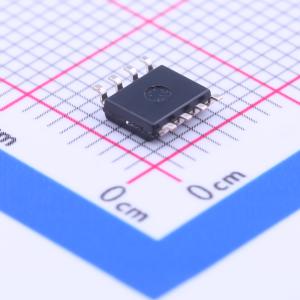

MIC5209-3.3YM

3.3V 500mA 16V

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5209-3.3YM
商品编号: C144337
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

MIC5209是一款高效的线性电压调节器，具有极低的压降电压，典型值为轻载时10mV，满载时低于500mV，输出电压精度优于1%。该器件专为手持式电池供电设备设计，具有低接地电流特性，有助于延长电池寿命。SO-8和TO-263-5版本配备的使能/关断引脚可通过近乎为零的关断电流进一步改善电池续航。关键特性包括反接电池保护、电流限制、过温关断、超低噪声能力（SO-8和TO-263-5版本），以及采用热效率高的封装形式。MIC5209提供可调或固定输出电压版本。

商品特性

输出电压范围：1.8V ~ 15V
满足英特尔Slot 1和Slot 2要求
在整个工作温度范围内保证500mA输出电流
满载时最大压降电压低至500mV
极佳的负载和线性调整率
热效率高的表面贴装封装
低温漂系数
电流和热限制保护
反接电池保护
无负载稳定性
1%的输出精度
SO-8和TO-263-5版本具备超低噪声能力
超小尺寸3mm × 3mm DFN封装

应用领域

笔记本电脑、掌上电脑
蜂窝电话
消费类和个人电子产品
开关电源后级调节器/DC-DC模块
高效率线性电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	压差	500mV@(500mA)
	静态电流(Iq)	170uA
	功能特性	过流保护；使能控制；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
