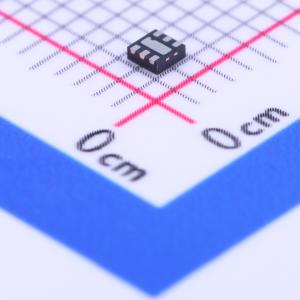

MIC5309YMT-TR

800mV~2V 300mA 5.5V

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5309YMT-TR
商品编号: C144356
商品封装: TMLF-6
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MIC5309是一款高性能、µCap低噪声低压差线性稳压器，提供超低工作电流，同时保持极快的瞬态响应。该器件可提供高达300mA的输出电流，并能在低输入电源电压下进行调节，从而提高系统效率。MIC5309具有极低的压差电压，在300mA负载下典型值为100mV，并且在所有负载条件下均具有低接地电流（典型值为23µA）。该器件还可置于零关断模式电流状态，在禁用时几乎不消耗电流。MIC5309提供固定输出电压，采用微型6引脚1.6mm × 1.6mm薄型MLF无引线封装，以及适用于成本敏感型应用的6引脚TSOT-23封装。

商品特性

输入电压范围：1.7V ~ 5.5V
在整个温度范围内保证300mA输出能力
超低压差电压，300mA时典型值为100mV
高电源抑制比，在1kHz时高达90dB
输出电压范围：0.8V ~ 2.0V
极低接地电流 – 满载时典型值为23µA
偏置电源电压范围：2.5V ~ 5.5V
使用1µF陶瓷输出电容即可稳定工作
在1.7V输入电压下最大输出电流为300mA
极快的瞬态响应 – 适用于数字负载
具备热关断和限流保护
微型6引脚1.6mm × 1.6mm薄型MLF封装
经济高效的6引脚TSOT-23封装

应用领域

移动电话
个人数字助理
全球定位系统接收器
便携式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	800mV~2V
	输出电流	300mA
	电源纹波抑制比(PSRR)	90dB@(1kHz)
	压差	100mV@(300mA)

	属性	参数值
	静态电流(Iq)	23uA
	噪声	28uVrms
	功能特性	使能控制；热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1
