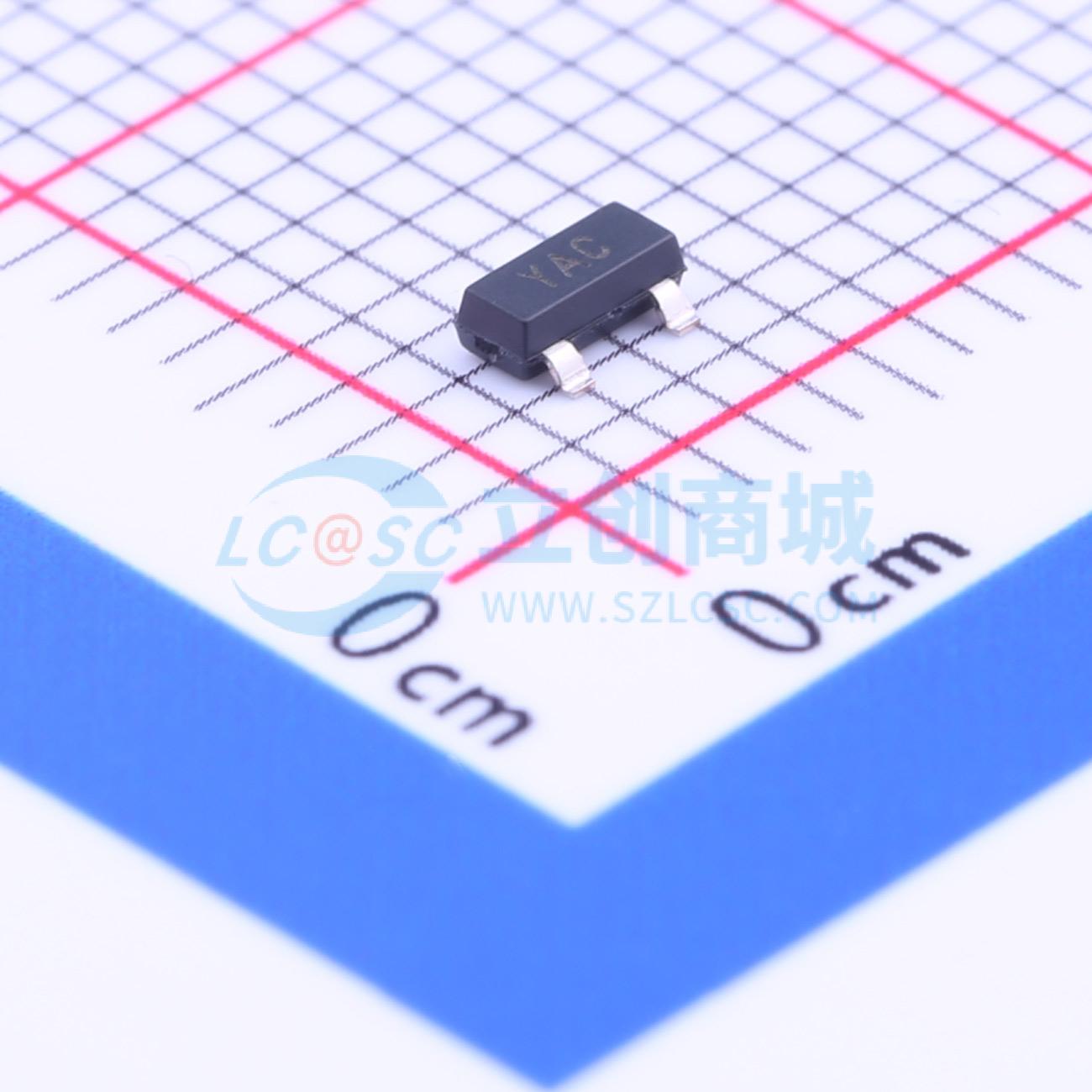

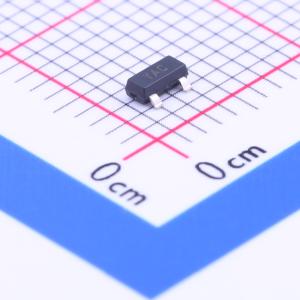

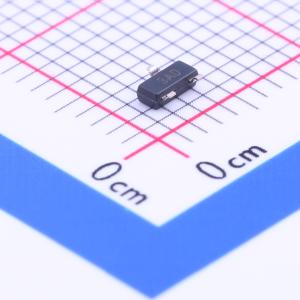

LM4041CYM3-ADJ-TR

精密微功率分流电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于对空间要求严格的应用，采用超小型 SOT-23 表面贴装封装。有固定反向击穿电压 2.500V、4.096V 和 5.000V 可选，也有固定 1.225V 或可调反向击穿电压的版本。最小工作电流范围从 60 μA 到 74 μA，LM4040 版本最大工作电流为 15 mA，LM4041 版本最大工作电流为 12 mA。具有带隙参考温度漂移曲率校正和低动态阻抗，可确保在较宽的工作温度和电流范围内实现稳定的反向击穿电压精度。
品牌名称: MICROCHIP(美国微芯)
商品型号: LM4041CYM3-ADJ-TR
商品编号: C144370
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LM4040和LM4041精密电压基准源非常适合对空间要求严苛的应用，采用超小型SOT - 23表面贴装封装。 LM4040提供2.500V、4.096V和5.000V的固定反向击穿电压。LM4041提供1.225V的固定反向击穿电压或可调反向击穿电压。最小工作电流范围为：LM4041 - 1.2为60μA，LM4040 - 5.0为74μA。LM4040版本的最大工作电流为15mA，LM4041版本的最大工作电流为12mA。 LM4040和LM4041具备带隙基准温度漂移曲率校正和低动态阻抗特性，可确保在较宽的工作温度和电流范围内实现稳定的反向击穿电压精度。

商品特性

小型SOT - 23封装
无需输出电容
可承受容性负载
提供1.225V、2.500V、4.096V和5.000V的固定反向击穿电压
具备可调反向击穿版本

应用领域

电池供电设备
数据采集系统
仪器仪表
过程控制
能源管理
产品测试
汽车电子
精密音频组件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	-
	输出电压	1.233V~10V
	输出电流	12mA
	精度	±0.5%

	属性	参数值
	温度系数	100ppm/℃
	电压基准类型	并联
	静态电流(Iq)	45uA
	最小阴极电流调节	65uA
	噪声(10Hz-10kHz)	20uVrms
	工作温度	-40℃~+85℃@(Ta)
