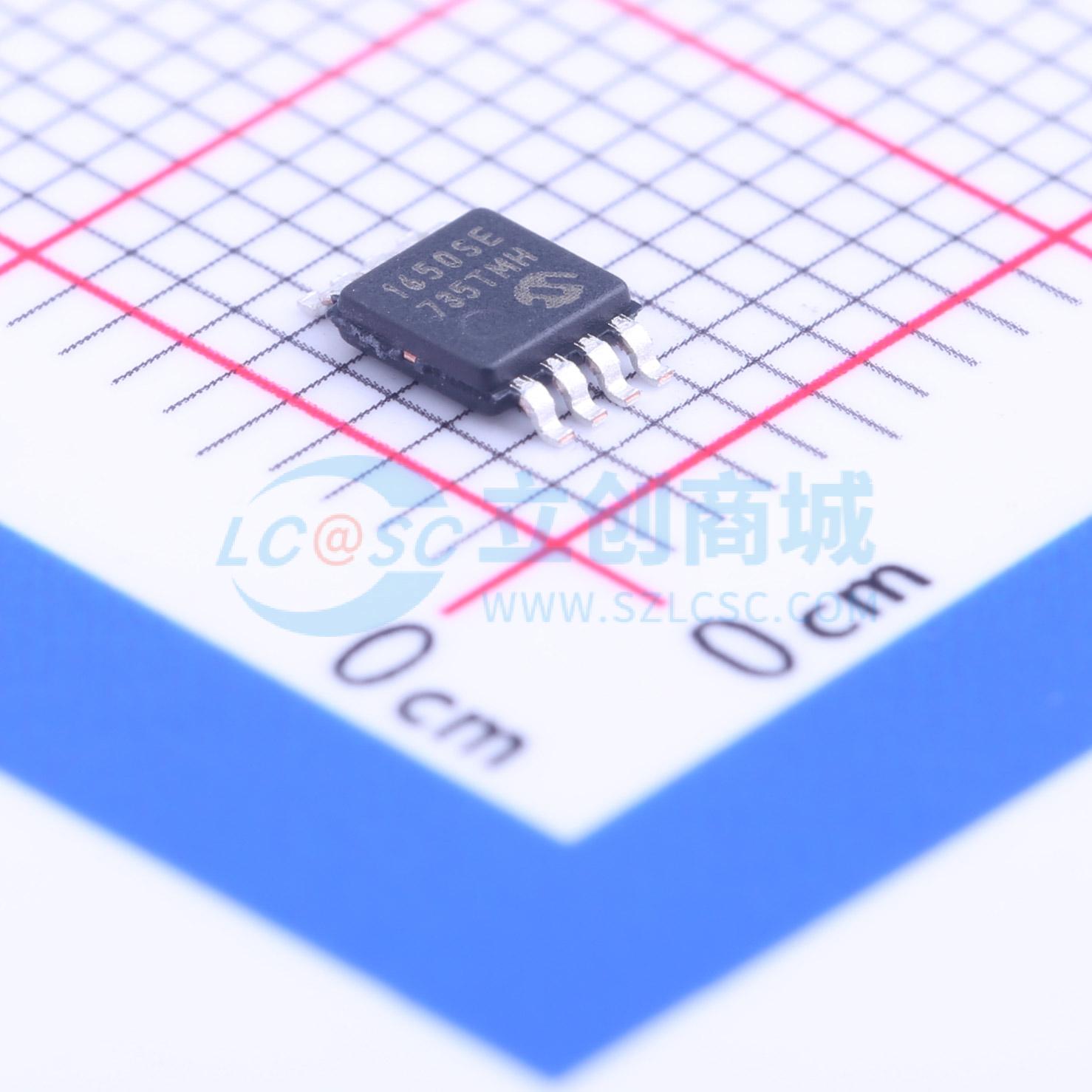

MCP1650S-E/MS

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1650S-E/MS
商品编号: C144339
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

商品概述

MCP1650/51/52/53是一款750 kHz门控振荡器升压控制器，采用8引脚或10引脚MSOP封装。该门控振荡器控制器专为高功率便携式应用而开发，可向负载提供5瓦的功率，且在无负载时仅消耗120 μA的静态电流。MCP1650/51/52/53可在较宽的输入电压范围（2.0V至5.5V）内工作，适用于多节原电池和单节锂离子电池供电的应用，以及2.8V、3.3V和5.0V的稳压输入电压。内部750 kHz门控振荡器使MCP1650/51/52/53非常适合空间受限的设计。高开关频率可将外部电感器和电容器的尺寸降至最小，节省电路板空间和成本。内部振荡器根据输入电压的电平以两种不同的占空比运行。通过这种方式改变占空比，可在高输入电压时降低峰值输入电流，减少输出纹波电压和功率传输组件上的电应力。当输入电压较低时，占空比会变为较大值，以便在电池供电的便携式应用常见的宽输入电压范围内提供全功率能力。 MCP1650/51/52/53设计为使用内部低电阻MOSFET直接驱动外部开关。 MCP1650/51/52/53系列还集成了其他特性，包括峰值输入电流限制、可调输出电压/电流、低电池检测和电源正常指示。

商品特性

输出功率能力超过5瓦
输出电压能力从3.3V到超过100V
750 kHz门控振荡器开关频率
适用于电池或宽输入电压范围应用的自适应占空比
输入电压范围：2.0V至5.5V
支持SEPIC和反激式拓扑
关断控制，静态电流IQ < 0.1 μA（典型值）
低工作静态电流：IQ = 120 μA
电压反馈容差（典型值0.6%）
常用的MSOP - 8封装
峰值电流限制特性
两种欠压锁定（UVLO）选项：2.0V或2.55V
工作温度范围：-40℃至+125℃

应用领域

高功率升压应用
高压偏置电源
白光LED驱动器和手电筒
本地3.3V至5.0V电源
本地3.3V至12V电源
本地5.0V至12V电源
LCD偏置电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电流	-
	开关频率	750kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；升压式；SEPIC
	开关管(内置/外置)	-
