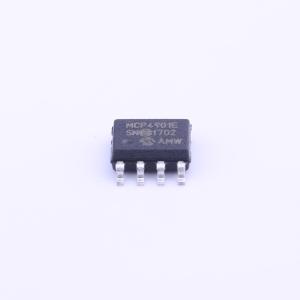

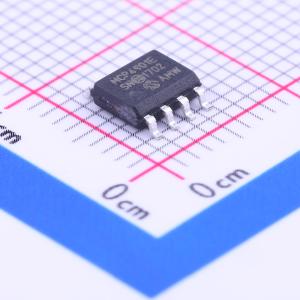

MCP4901-E/SN

8/10/12bit电压输出数模转换器

描述: MCP4901: 8位电压输出DAC; MCP4911: 10位电压输出DAC; MCP4921: 12位电压输出DAC。这些设备具有单通道8位、10位和12位缓冲电压输出数字到模拟转换器，支持SPI。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP4901-E/SN
商品编号: C144341
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

MCP4901/4911/4921器件分别为单通道8位、10位和12位缓冲电压输出数模转换器（DAC）。这些器件采用2.7V至5.5V单电源供电，具备与SPI兼容的串行外设接口。用户可通过设置增益选择选项位（增益为1或2），将器件的满量程范围配置为VREF或2*VREF。用户可通过设置配置寄存器位来关闭器件。在关断模式下，为节省功耗，大部分内部电路会关闭，输出放大器会配置为呈现已知的高阻输出负载（典型值为500 kΩ）。这些器件包含双缓冲寄存器，允许使用LDAC引脚同步更新DAC输出。它们还集成了上电复位（POR）电路，以确保可靠上电。这些器件采用电阻串架构，具有低差分非线性（DNL）误差和快速建立时间的固有优势。这些器件在扩展温度范围（+125℃）内有明确的规格。这些器件为需要对信号（如温度、压力和湿度）进行校准或补偿的消费和工业应用提供高精度、低噪声性能。 MCP4901/4911/4921器件提供PDIP、SOIC、MSOP和DFN封装。

商品特性

MCP4901：8位电压输出DAC
MCP4911：10位电压输出DAC
MCP4921：12位电压输出DAC
轨到轨输出
支持20 MHz时钟的SPI接口
用LDAC引脚同步锁存DAC输出
4.5 μs快速建立时间
可选单位增益或2倍增益输出
外部电压基准输入
外部乘法器模式
2.7V至5.5V单电源供电
扩展温度范围：-40℃至+125℃

应用领域

设定点或偏移调整
精密可选电压基准
电机控制反馈回路
数字控制乘法器/除法器
光通信设备校准

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.25LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	20MHz
	静态电流	175uA
