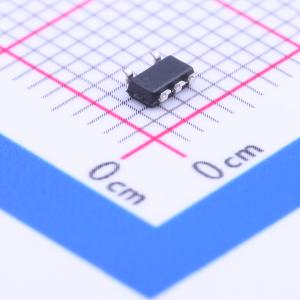

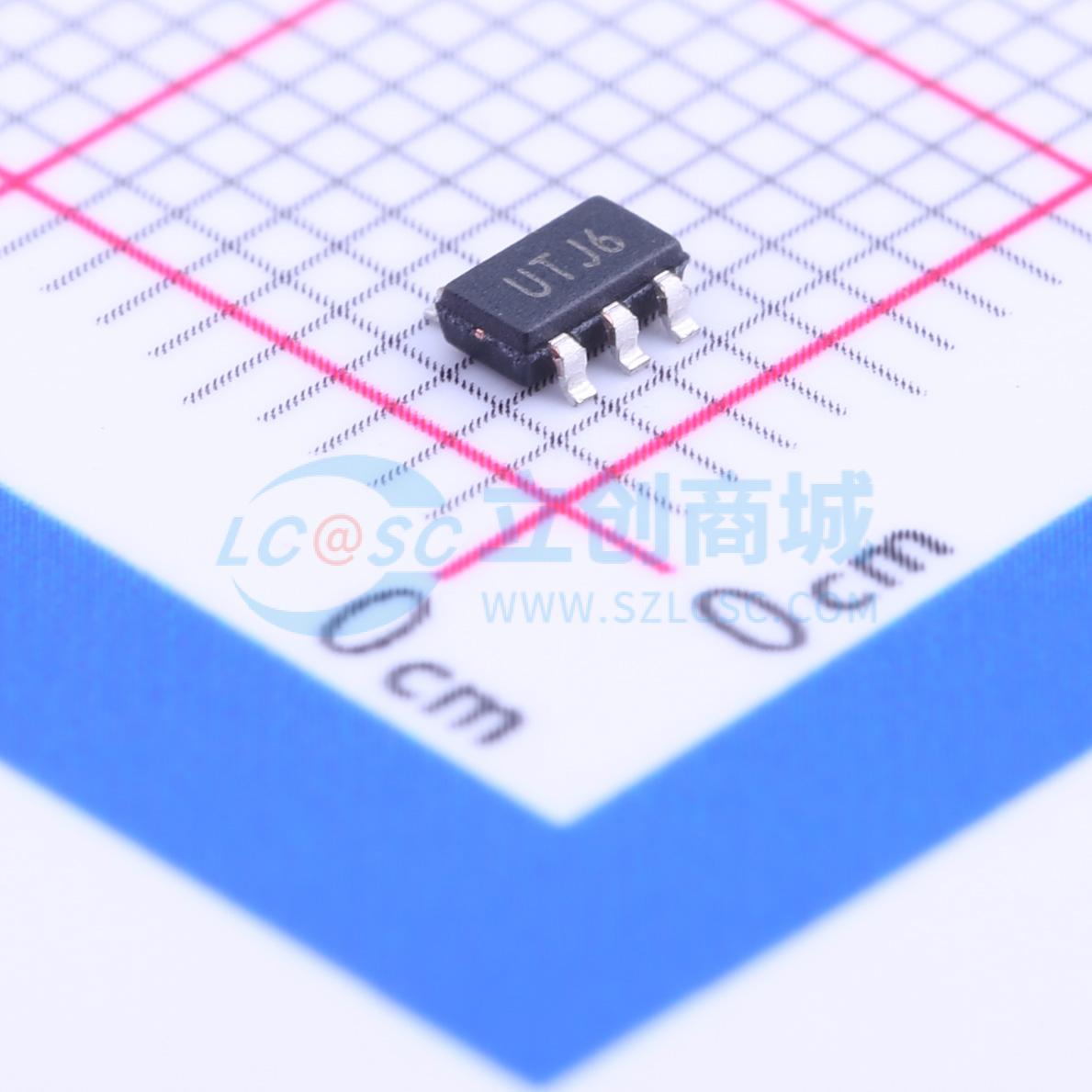

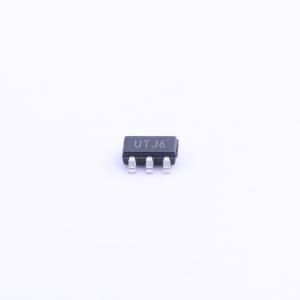

温馨提醒：图片仅供参考，商品以实物为准

MCP1824T-5002E/OT

输入6V 输出5V 300mA

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1824T-5002E/OT
商品编号: C144350
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

MCP1824/MCP1824S是一款300毫安低压差（LDO）线性稳压器，提供高电流和低输出电压。MCP1824有固定或可调输出电压版本，输出电压范围为0.8V至5.0V。300毫安的输出电流能力加上低输出电压能力，使得MCP1824成为需要高电流的新低于1.8V输出电压LDO应用的良好选择。MCP1824S是三引脚固定电压版本。

MCP1824/MCP1824S使用陶瓷输出电容稳定，这些电容本身提供了较低的输出噪声，并减小了整个稳压器解决方案的尺寸和成本。仅需1 μF的输出电容即可稳定LDO。

采用CMOS结构，MCP1824/MCP1824S在整个输入电压范围内消耗的静态电流通常小于120 μA，使其适用于需要高输出电流的便携式计算应用。MCP1824版本具有关断（SHDN）引脚。当关断时，静态电流减少到小于0.1 μA。

在MCP1824固定输出版本中，缩小比例的输出电压被内部监测，并在输出处于调节值的92%以内时提供电源良好（PWRGD）输出。PWRGD延迟在内部固定为110 μs（典型值）。

过温保护和短路电流限制功能为LDO在系统故障条件下提供了额外的保护。

商品特性

输出电流能力：300 mA
输入工作电压范围：2.1V 至 6.0V
可调输出电压范围：0.8V 至 5.0V（仅 MCP1824）
标准固定输出电压：0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
其他固定输出电压选项可根据需求提供
低 dropout 电压：典型值为 200 mV（在 300 mA 时）
典型输出电压容差：0.4%
稳定的 1.0 μF 陶瓷输出电容
快速响应负载瞬变
低电源电流：120 μA（典型值）
低关断电源电流：0.1 μA（典型值）（仅 MCP1824）
固定延迟的电源良好输出（仅 MCP1824）
短路电流限制和过温保护
5 引脚塑料 SOT-223、SOT-23 封装选项（MCP1824）
3 引脚塑料 SOT-223 封装选项（MCP1824S）

应用领域

高速驱动器芯片组电源
网络背板卡
笔记本电脑
网络接口卡
掌上电脑
2.5V 到 1.XV 调压器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	压差	320mV@(300mA)
	静态电流(Iq)	120uA
	特性	短路保护；过流保护；带使能；过热保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	55dB@(100Hz)
