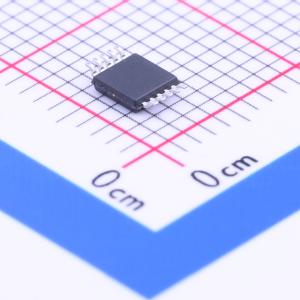

MCP79520-I/MS

MCP795XX实时时钟/日历（RTCC）使用内部计数器来跟踪小时、分钟、秒、百分之一秒、日、月、年和星期。所有计数器（包括月份）都可配置闹钟。在使用和配置方面，MCP795XX支持最高5 MHz的SPI通信。 MCP795XX设计为使用带有外部晶体负载电容的32.768 kHz音叉晶体工作。片上数字微调可用于调整由晶体公差和温度引起的频率偏差。 当主电源丢失时，静态随机存取存储器（SRAM）和计时电路由备用电源供电，使设备能够保持准确的时间和SRAM内容。设备切换到备用电源和主电源恢复的时间都由掉电时间戳记录。 MCP795XX具有128位电可擦可编程只读存储器（EEPROM），只有在解锁序列后才可写入，非常适合存储唯一ID或其他关键信息。MCP795X1和MCP795X2分别预编程了EUI - 48和EUI - 64地址，也支持自定义编程。 MCP795XX有一个共享引脚，用于输出可选频率的方波或闹钟信号。

• 实时时钟/日历（RTCC）：小时、分钟、秒、百分之一秒、星期、日期、月、年；闰年补偿至2399年；12/24小时模式
• 32.768 kHz晶体振荡器：针对6 - 9 pF晶体进行优化
• 片上数字微调/校准：±1 ppm分辨率；±259 ppm范围
• 双可编程闹钟
• 可选频率的时钟输出功能
• 掉电时间戳：记录切换到和从电池模式切换回的时间
• 宽电压范围：工作电压范围为1.8V至3.6V；备用电压范围为1.3V至3.6V
• 低典型计时电流：从VCC供电：3.0V时为1.2 μA；从VBAT供电：3.0V时为1.0 μA
• 自动切换到电池备份
• 64字节电池备份SRAM
• 1 Kbit或2 Kbit EEPROM：软件写保护；最多8字节的页写入；耐久性：一百万次擦除/写入周期
• 128位受保护EEPROM区域：强大的写入解锁序列；EUI - 48 MAC地址（MCP795X1）；EUI - 64 MAC地址（MCP795X2）
• SPI串行接口：SPI时钟速率最高5 MHz
• 温度范围：工业级（I）：-40℃至+85℃
• 10引脚MSOP和TDFN封装
