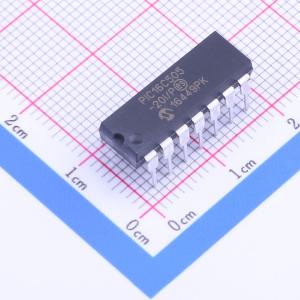

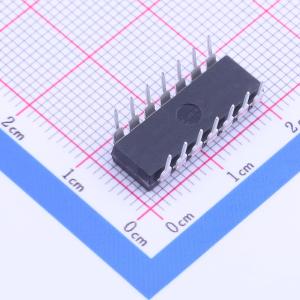

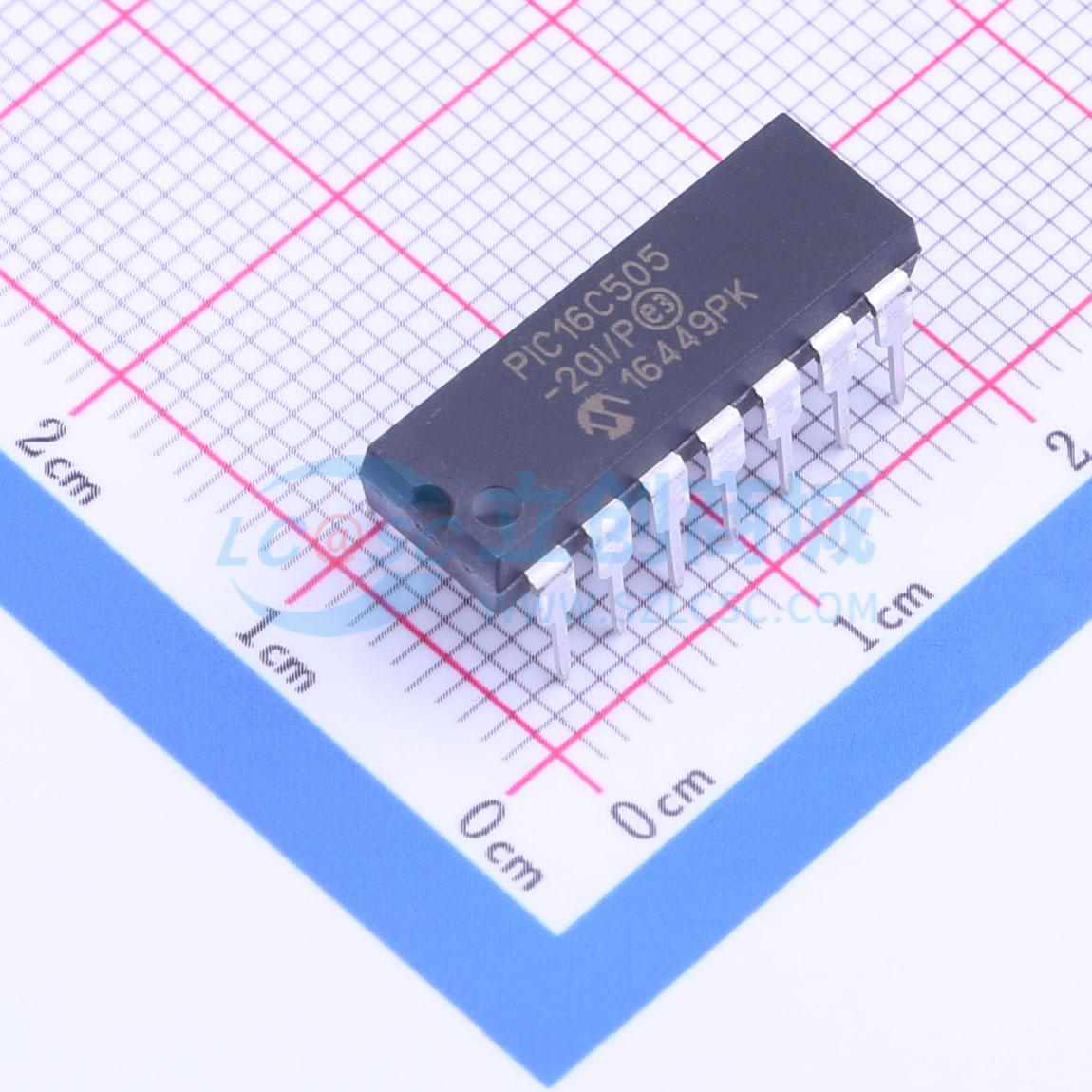

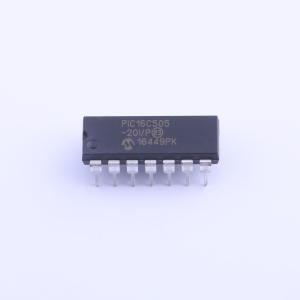

PIC16C505-20I/P

品牌名称: MICROCHIP(美国微芯)
商品型号: PIC16C505-20I/P
商品编号: C144298
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.733克(g)

商品参数

商品概述

PIC16C505 是 Microchip Technology 推出的一款低成本、高性能、8位、全静态、基于 EPROM/ROM 的 CMOS 微控制器。它采用 RISC 架构，仅包含 33 条单字长/单周期指令。除程序分支（需两个周期）外，所有指令均为单周期（200 µs）。PIC16C505 在相同价格类别中提供了比其他竞品高一个数量级的性能。其 12 位宽的指令高度对称，相比同类其他 8 位微控制器，代码压缩比典型可达 2:1。易于使用和记忆的指令集可显著缩短开发时间。该产品配备了可降低系统成本和功耗要求的特殊功能。上电复位和器件复位定时器无需外部复位电路。提供五种振荡器配置可供选择，包括 INTRC 内部振荡器模式和节能的 LP 振荡器模式。节能休眠模式、看门狗定时器和代码保护功能提高了系统成本效益、功耗表现和可靠性。PIC16C505 提供具有成本效益的一次性可编程版本，适用于任何批量的生产。客户可以充分利用 Microchip 在 OTP 微控制器领域的价格优势，同时受益于 OTP 的灵活性。该产品由功能齐全的宏汇编器、软件模拟器、在线仿真器、C 编译器、低成本开发编程器和功能齐全的编程器提供支持。所有工具均支持 IBM PC 及兼容机。

商品特性

仅需学习 33 条指令
工作速度：直流 ~ 20 MHz 时钟输入，直流 ~ 200 ns 指令周期
支持数据和指令的直接、间接和相对寻址模式
12 位宽指令
8 位宽数据路径
2 级深度硬件堆栈
八个特殊功能硬件寄存器
除程序分支为双周期外，所有指令均为单周期
11 个具有独立方向控制的 I/O 引脚
1 个输入引脚
高灌电流/拉电流能力，可直接驱动 LED
Timer0：带 8 位可编程预分频器的 8 位定时器/计数器
在线串行编程
上电复位
器件复位定时器
看门狗定时器，配有专用片内 RC 振荡器以确保可靠运行
可编程代码保护
I/O 引脚内部弱上拉
引脚变化唤醒休眠模式
节能休眠模式
可选的振荡器选项：INTRC（精密内部 4 MHz 振荡器）、EXTRC（外部低成本 RC 振荡器）、XT（标准晶体/谐振器）、HS（高速晶体/谐振器）、LP（节能低频晶体）
低功耗、高速 CMOS EPROM 技术
全静态设计
宽工作电压范围
宽温度范围：商用、工业级、扩展级
典型静态电流低

应用领域

个人护理用品
家用电器
安全系统
智能传感器
汽车电子附件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	1.5KB
	程序存储器类型	OTP
	RAM容量	72Byte

	属性	参数值
	EEPROM容量	-
	I/O数量	11
	振荡器类型	内置
	工作电压	3V~5.5V
	工作温度	-40℃~+85℃
	功能特性	-
