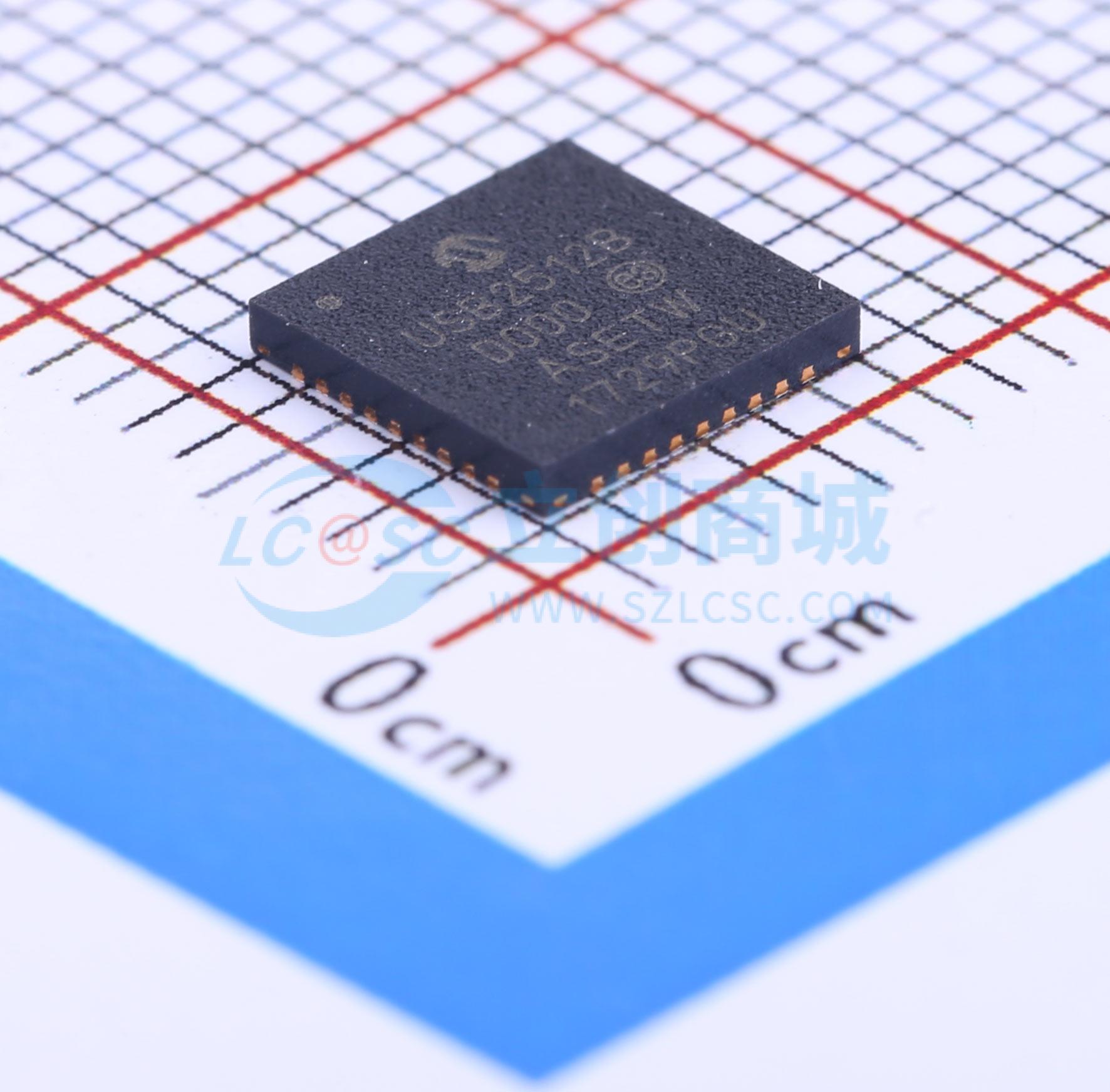

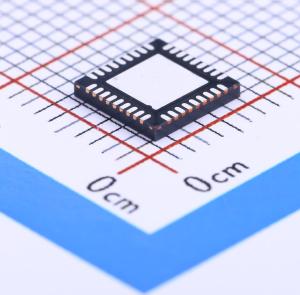

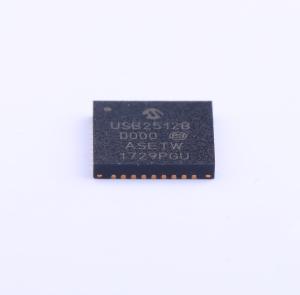

USB2512B/M2

Microchip USB251xB/xBi 集线器是一系列低功耗、可配置的多事务转换器（MTT）集线器控制器IC产品，适用于嵌入式USB解决方案。零件编号中的x表示可用的下游端口数量，而B表示支持电池充电。Microchip集线器在所有启用的下游端口上支持低速、全速和高速（如果作为高速集线器运行）的下游设备。

该集线器提供高性能、低功耗和小尺寸，具有2、3或4个下游端口。它完全符合USB 2.0规范。通过单个串行I2C EEPROM或SMBus从端口，可以使用增强的OEM配置选项。MultiTRAKTM为每个端口提供一个事务转换器，确保高性能的多事务转换。PortMap允许灵活的端口映射和禁用序列，而PortSwap使USB差分对引脚位置可编程，从而简化PCB设计，将USB信号线直接对齐到连接器。PHYBoost提供4级驱动强度分辨率的可编程USB信号驱动强度，以恢复信号完整性。

USB251xB/xBi产品与USB251x/xi/xA/xAi产品完全兼容，允许直接替换。这包括使用相同的PCB组件，并通过USB-IF相似性合规性来降低成本。该集线器具有完整的电源管理功能，每个下游端口都有单独或组合的电源控制，完全集成的USB端接以及上拉/下拉电阻。它支持单个外部3.3 V电源，内部调节器提供1.2 V内部核心电压。包含了一个板载24 MHz晶体驱动器或外部24 MHz时钟输入，以及可定制的供应商ID、产品ID和设备ID。该集线器还提供了4千伏的HBM JESD22-A114F ESD保护（供电和未供电），支持自供电或总线供电操作，并遵循USB电池充电规范修订版1.1，用于充电下游端口（CDP）。USB251xB/xBi提供36引脚SQFN（6x6 mm）和36引脚QFN（6x6 mm）封装。USB251xBi产品支持-40℃至+85℃的工业温度范围，而USB251xB产品支持0℃至+85℃的扩展商用温度范围。

• 液晶显示器和电视
• 多功能USB外设
• PC主板
• 机顶盒、DVD播放器、DVR/PVR
• 打印机和扫描仪
• PC媒体驱动托盘
• 移动集线箱
• 移动PC底座
• 嵌入式系统
