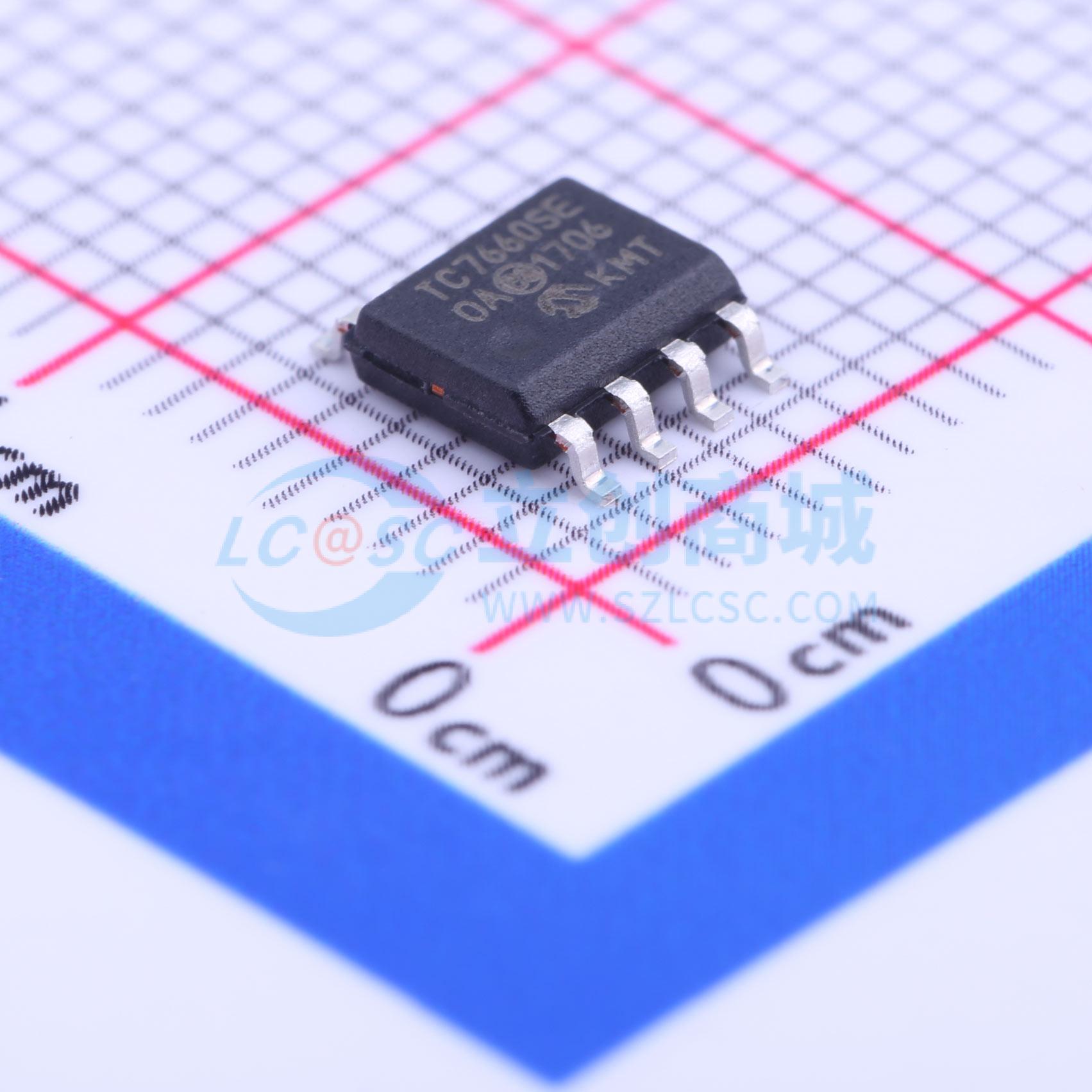

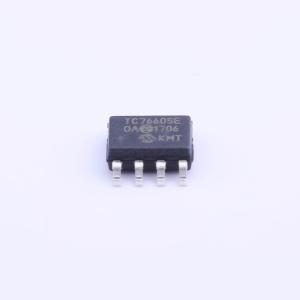

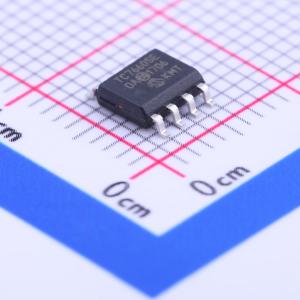

温馨提醒：图片仅供参考，商品以实物为准
TC7660SEOA713
TC7660SEOA713
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 它仅使用两个低成本电容器，就能将 +1.5V 至 +12V 的输入转换为相应的 -1.5V 至 -12V 输出，省去了电感器及其相关的成本、体积和电磁干扰 (EMI)。新增特性包括将电源范围扩展至 12V，以及一个用于提高工作频率的频率提升引脚，允许使用更小的外部电容器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC7660SEOA713
- 商品编号
- C144305
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~12V | |
| 静态电流(Iq) | 160uA | |
| 输出电阻 | 60Ω |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 98% | |
| 开关频率 | 45kHz | |
| 工作温度 | 0℃~+70℃ | |
| 功能类型 | 反相 |
商品概述
它仅使用两个低成本电容器，就能将 +1.5V 至 +12V 的输入转换为相应的 -1.5V 至 -12V 输出，省去了电感器及其相关的成本、体积和电磁干扰 (EMI)。新增特性包括将电源范围扩展至 12V，以及一个用于提高工作频率的频率提升引脚，允许使用更小的外部电容器。
商品特性
- 振荡器频率从 10 kHz 提升至 45 kHz
- 将 +5V 逻辑电源转换为 ±5V 系统电源
- 宽输入电压范围：+1.5V 至 +12V
- 高效电压转换（典型值 99.9%）
- 出色的电源效率（典型值 98%）
- 低功耗：80 µA（典型值）× VIN = 5V
- 低成本且易于使用 —— 仅需两个外部电容器
- 提供 8 引脚小外形封装 (SOIC) 和 8 引脚 PDIP 封装
- 改进的静电放电 (ESD) 保护（10 kV 人体模型）
- 高压操作无需外部二极管
应用领域
- RS-232 负电源
- +5V 至 ±5V 电源的简单转换
- 电压倍增 VOUT = ±nV+
- 数据采集系统和仪器仪表的负电源
