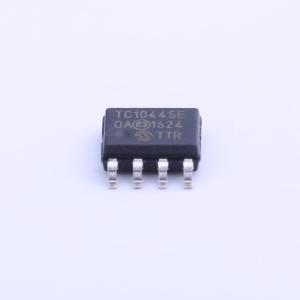

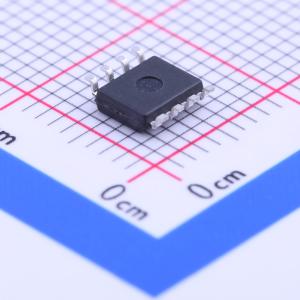

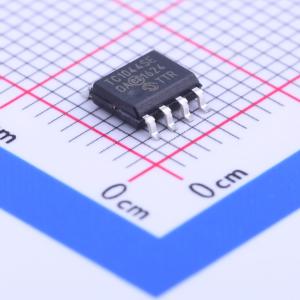

TC1044SEOA

电荷泵直流-直流电压转换器

SMT扩展库PCB免费打样

描述: TC1044S是行业标准TC7660电荷泵电压转换器的引脚兼容升级版。它仅使用两个低成本电容，就能将+1.5V至+12V的输入转换为相应的-1.5V至-12V输出，无需使用电感器，从而消除了电感器及其相关的成本、体积和电磁干扰（EMI）问题。新增特性包括扩展至12V的电源范围，以及用于提高工作频率的频率提升引脚，允许使用更小的外部电容。板载振荡器的标称频率为10kHz。当引脚1连接到V+时，频率会提高到45kHz。通过将一个外部电容从OSC引脚连接到地（引脚1悬空），可以实现低于10kHz的工作频率（适用于低电源电流应用）。TC1044S有8引脚双列直插式封装（DIP）和8引脚小外形封装（SOIC）两种封装形式，适用于商业和扩展温度范围。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1044SEOA
商品编号: C147877
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

TC1044S是行业标准TC7660电荷泵电压转换器的引脚兼容升级版。它仅使用两个低成本电容，就能将+1.5V至+12V的输入转换为相应的-1.5V至-12V输出，无需使用电感器，从而消除了电感器及其相关的成本、体积和电磁干扰（EMI）问题。新增特性包括扩展至12V的电源范围，以及用于提高工作频率的频率提升引脚，允许使用更小的外部电容。板载振荡器的标称频率为10kHz。当引脚1连接到V+时，频率会提高到45kHz。通过将一个外部电容从OSC引脚连接到地（引脚1悬空），可以实现低于10kHz的工作频率（适用于低电源电流应用）。 TC1044S有8引脚双列直插式封装（DIP）和8引脚小外形封装（SOIC）两种封装形式，适用于商业和扩展温度范围。

商品特性

将+5V逻辑电源转换为±5V系统电源
宽输入电压范围：1.5V至12V
高效电压转换：99.9%
出色的电源效率：98%
低功耗：当VIN = 5V时为80μA
低成本且易于使用
仅需两个外部电容
适用于RS - 232负电源
提供8引脚小外形封装（SOIC）和8引脚塑料双列直插式封装（DIP）
改进的静电放电（ESD）保护：高达10kV
高压工作时无需外部二极管
频率提升功能可将FOSC提高到45kHz

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~12V
	静态电流(Iq)	160uA
	输出电阻	60Ω
	能量效率	98%

	属性	参数值
	开关频率	10kHz
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-12V~-1.5V
	PFM模式	不支持
