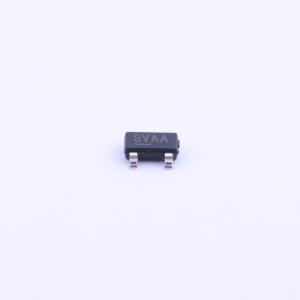

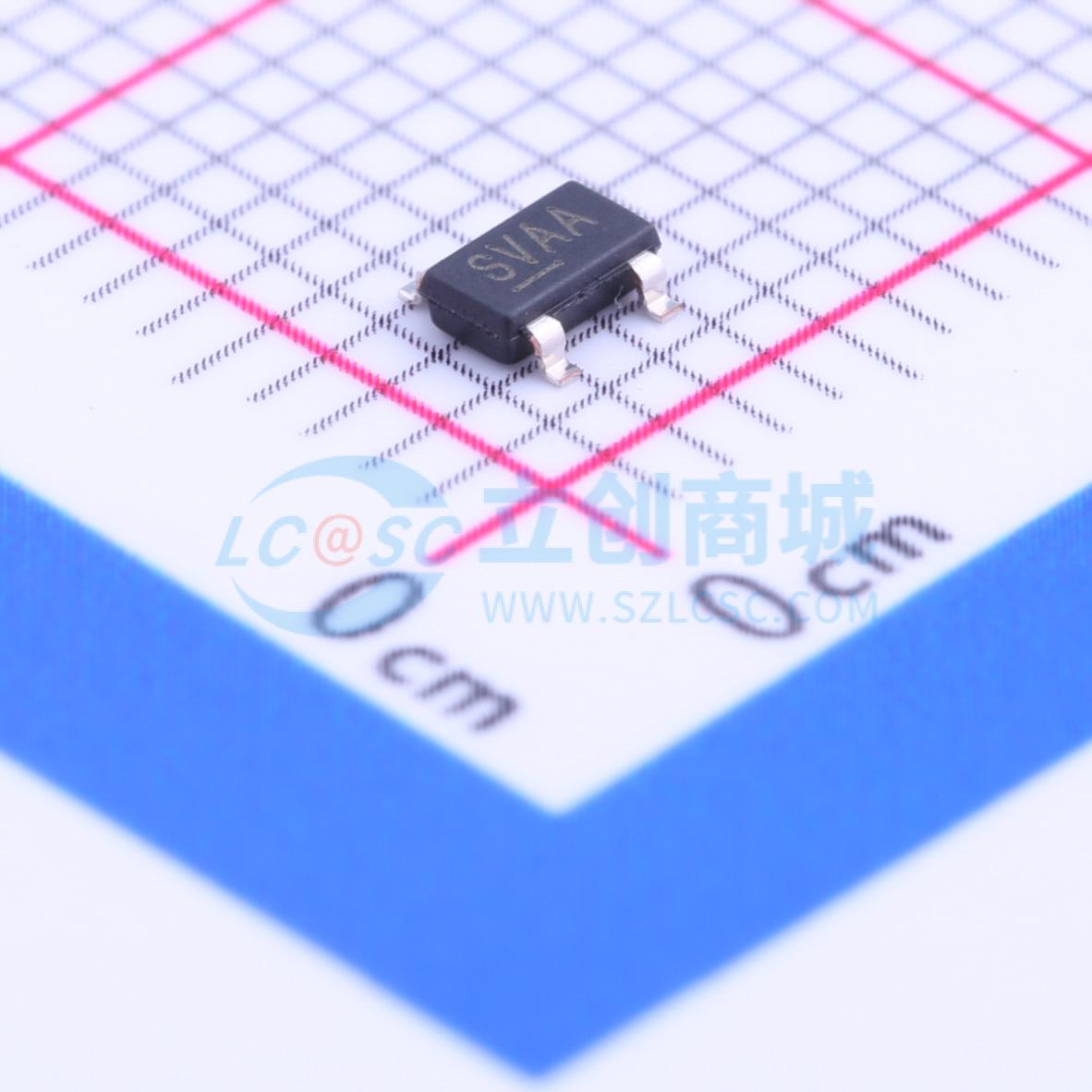

温馨提醒：图片仅供参考，商品以实物为准
MIC2295YD5-TR
升压型 2.5V~10V
- 描述
- MIC2295是一款高功率密度的1.2MHz PWM DC-DC升压调节器,输入电压范围为2.5V至10V,输出电压可调至34V,最大输出电流为1.2A。该器件采用内部34V/1.2A开关,可在小型封装中提供大负载能力。支持小型陶瓷电容器,具有高效能和低输入输出纹波。提供输出过压保护和过温关断功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2295YD5-TR
- 商品编号
- C144296
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~10V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.05MHz~1.35MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 2.8mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置电流感应电阻；过流保护 |
商品概述
MIC2295是一款1.2MHz的PWM直流/直流升压开关稳压器，有薄型Thin SOT23和2mm x 2mm MLF封装可选。MIC2295内部的34V / 1.2A开关实现了高功率密度，使其能够在极小的占位面积内为大负载供电。MIC2295采用1.2MHz的恒定频率PWM电流模式控制。它具有内部补偿功能，可提供出色的瞬态响应和输出调节性能。高频操作允许使用小型、薄型的外部元件，从而节省了电路板空间。固定频率PWM方案还可减少输入电源的杂散开关噪声和纹波。MIC2295有薄型Thin SOT23 5引脚封装和2mm x 2mm 8引脚MLF无引脚封装。2mm x 2mm MLF封装选项具有输出过压保护功能。MIC2295的工作结温范围为 -40°C至 +125°C。
商品特性
- 输入电压范围为2.5V至10V
- 输出电压可调节至34V
- 开关电流为1.2A
- 1.2MHz PWM操作
- 使用小尺寸陶瓷电容时稳定
- 高效率
- 输入和输出纹波低
- 关断电流小于1μA
- 欠压锁定（UVLO）
- 输出过压保护（MIC2295BML）
- 过温关断
- 薄型SOT23 - 5封装选项
- 2mm x 2mm 8引脚无引脚MLF封装选项
- 结温范围为 -40°C至 +125°C
应用领域
- 有机EL电源
- 3.3V至5V/500mA转换
- TFT - LCD偏置电源
- 闪光灯LED驱动器
- 正负输出稳压器
