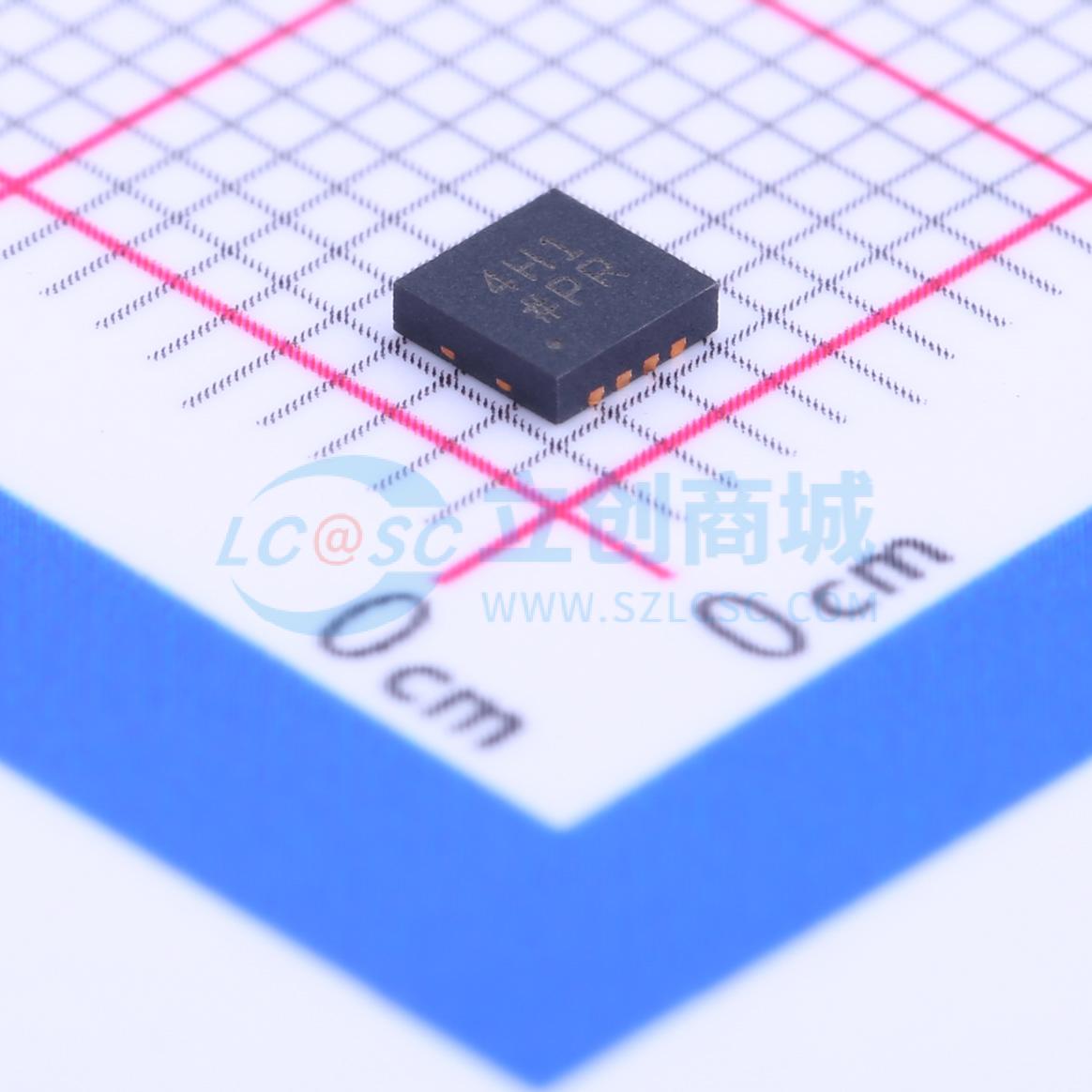

ADA4830-1WBCPZ-R7

ADA4830-1(单通道)和ADA4830-2(双通道)是单芯片高速差动放大器，集成最高18 V的输入过压(电池短路)保护功能，提供宽输入共模电压范围和出色的ESD鲁棒性。这些器件设计用作差分或伪差分CVBS及其它高速视频信号的接收器，适合在恶劣的高噪声环境下工作，如汽车信息娱乐和视觉系统等。ADA4830-1和ADA4830-2兼具高速和精密特性，可以精确再现CVBS视频信号，同时抑制不需要的共模误差电压。 当检测到输入过压状况时，集成的电池短路保护功能利用快速开关电路，将内部电压节点箝位并保持在安全电平。这种保护使得ADA4830-1和ADA4830-2的输入可以直接连接到远程视频源，如后视摄像头等，而不需要昂贵的串联大电容。ADA4830-1和ADA4830-2的输入引脚可以承受高达18 V的电池短路电压。 ADA4830-1和ADA4830-2均设计采用2.9 V至5.5 V电源供电，每个通道仅使用6.8 mA的电源电流。这些器件具有单电源供电能力，采用5 V单电源时，输入信号可扩展至接地轨以下8.5 V、地电平以上8.5 V。驱动150 Ω负载时，放大器的输出摆幅可达任一供电轨的250 mV范围内。 ADA4830-1和ADA4830-2在输出端提供0.50 V/V的增益，这是为了将视频信号保持在视频解码器的容许范围(通常为1 V p-p或更小)。 ADA4830-1W和ADA4830-2W为汽车应用级产品，已通过汽车应用认证。ADA4830-1和ADA4830-2分别采用8引脚和16引脚、3 mm×3 mm LFCSP封装，额定温度范围为汽车应用温度范围-40°C至+125°C。

• 高达18 V的输入过压(电池短路)保护
• 电池短路输出标志用于线路诊断
• 宽输入共模范围，5 V单电源供电
• 增益为0.50 V/V的高性能视频放大器
• -3 dB带宽：84 MHz
• 压摆率：250 V/μs(2 V步进)
• 出色的视频特性
• 0.1 dB平坦度：28 MHz
• SNR：73 dB(至15 MHz)
• 差分增益相位误差：0.1%/0.1°
• 宽电源电压范围：2.9 V至5.5 V
• 输出使能/禁用模式
• 节省空间的3 mm × 3 mm LFCSP封装
• 宽工作温度范围：-40°C至+125°C
• 通过汽车应用认证

• 汽车视觉系统
• 汽车信息娱乐监控系统
