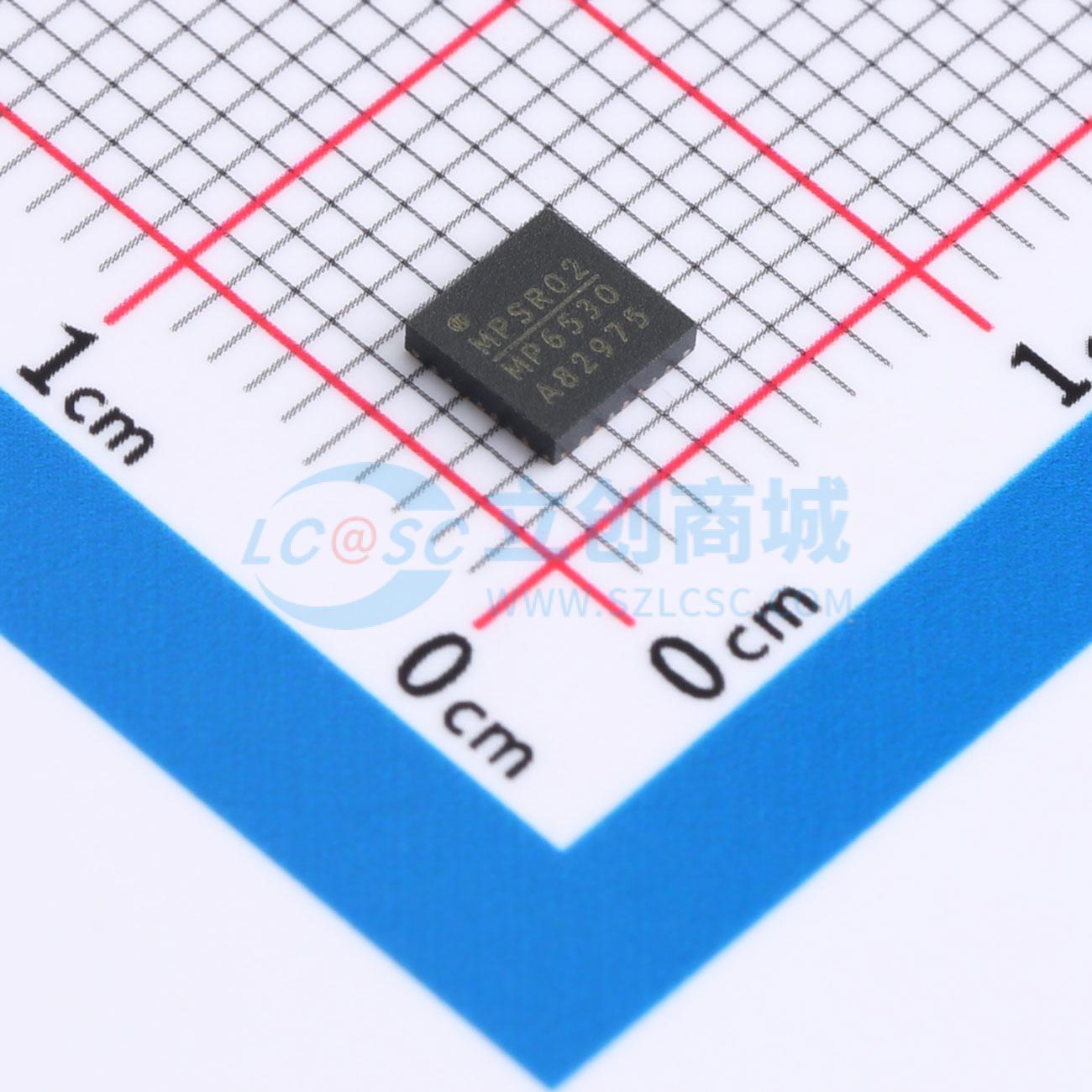

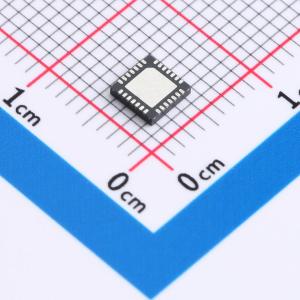

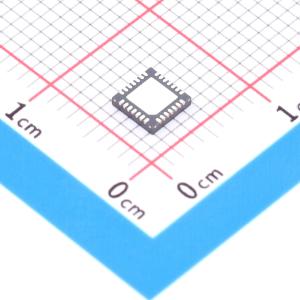

温馨提醒：图片仅供参考，商品以实物为准
MP6530GR-Z
5V至60V三相无刷直流电机预驱动器
SMT扩展库PCB免费打样
- 描述
- MP6530是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。它能够驱动由6个N沟道功率MOSFET组成的三个半桥，耐压高达60V。MP6530集成了一个稳压电荷泵，用于产生栅极驱动电源，并使用自举电容为高端MOSFET驱动器产生电源电压。即使输出以100%占空比运行，内部涓流充电电路也能维持足够的高端栅极驱动电压。内部保护功能包括可编程短路保护、过流保护、可调死区时间控制、欠压锁定和热关断。MP6530提供28引脚、9.7mm×6.4mm的TSSOP封装和4mm×4mm带散热焊盘的QFN封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6530GR-Z
- 商品编号
- C141819
- 商品封装
- QFN-28(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~60V | |
| 静态电流(Iq) | 950uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP6530是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。它能够驱动由6个N沟道功率MOSFET组成的三个半桥，耐压高达60V。 MP6530集成了一个稳压电荷泵，用于产生栅极驱动电源，并使用自举电容为高端MOSFET驱动器产生电源电压。即使输出以100%占空比运行，内部涓流充电电路也能维持足够的高端栅极驱动电压。 内部保护功能包括可编程短路保护、过流保护、可调死区时间控制、欠压锁定和热关断。 MP6530提供28引脚、9.7mm×6.4mm的TSSOP封装和4mm×4mm带散热焊盘的QFN封装。
商品特性
- 5V至60V宽输入电压范围
- 电荷泵栅极驱动电源
- 带涓流充电电路的自举高端驱动器，支持100%占空比运行
- 低功耗睡眠模式
- 可编程短路保护
- 过流保护
- 可调死区时间控制，防止直通
- 热关断和欠压锁定保护
- 故障指示输出
- 散热增强型表面贴装封装
应用领域
- 三相无刷直流电机和永磁同步电机
- 电钻
- 冲击起子
- 电动自行车
