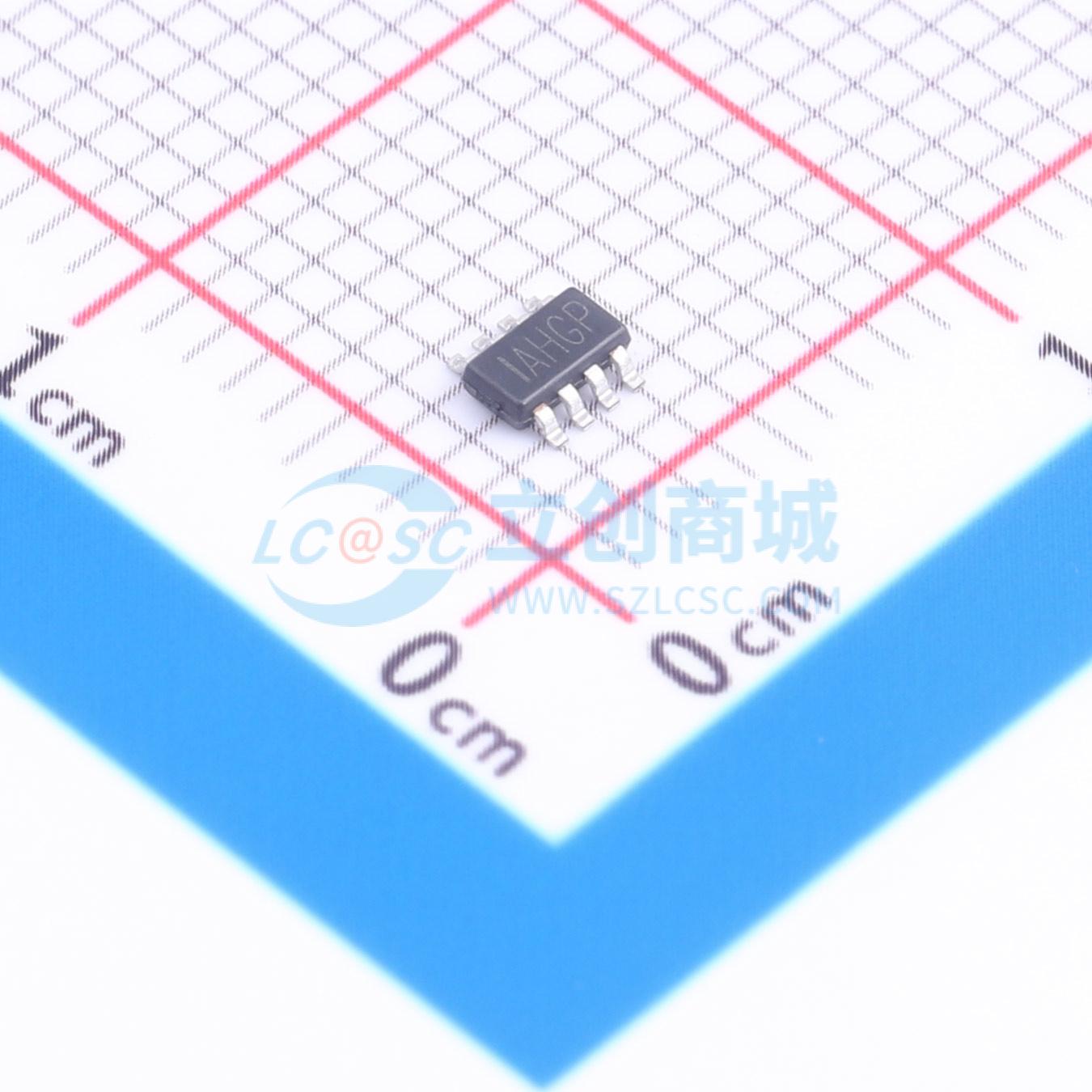

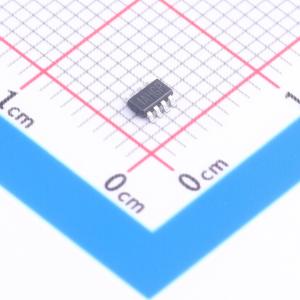

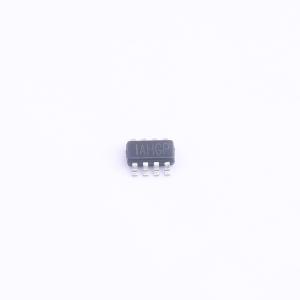

MP2318GJ-Z
降压型 2A 4.5V~24V
- 描述
- MP2318是一款高频同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在很宽的输入电源范围内实现2A的连续输出电流，且具有出色的负载和线性调整率。电流模式操作可实现快速瞬态响应，并简化环路稳定
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2318GJ-Z
- 商品编号
- C141849
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA；700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；逐波限流；过流保护；打嗝限流 |
商品概述
MP2318是一款内置功率MOSFET的高频同步整流降压开关变换器。它可在宽输入电源范围内实现2A连续输出电流，具备出色的负载和线性调整率，提供非常紧凑的解决方案。完整保护功能包括OCP和热关断。MP2318仅需要最少数量的易得标准外部元件，采用节省空间的8引脚TSOT23封装。
商品特性
- 4.5V 至 24V 宽工作输入范围
- 2A 负载电流
- 内置90mΩ/40mΩ 低导通电阻内部功率MOSFET
- 低静态电流
- 高效率同步模式工作
- 固定2MHz开关频率
- AAM节能模式
- 内置软启动
- OCP保护和打嗝模式
- 热关断
- 输出电压可从0.8V起调节
- 采用8引脚TSOT-23封装
应用领域
- 笔记本系统和I/O供电
- 数字机顶盒
- 平板电视和显示器
