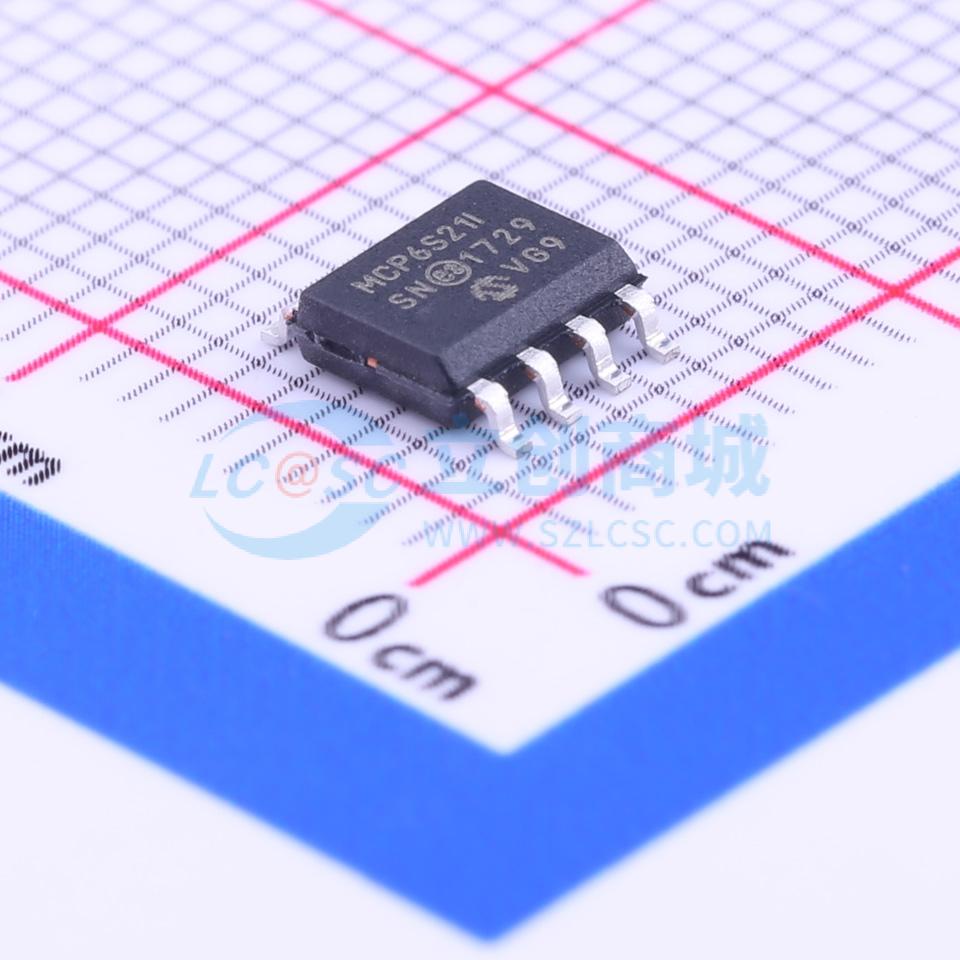

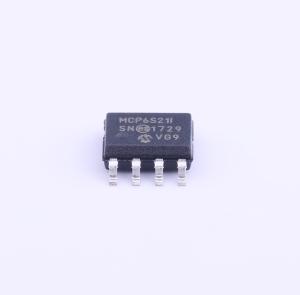

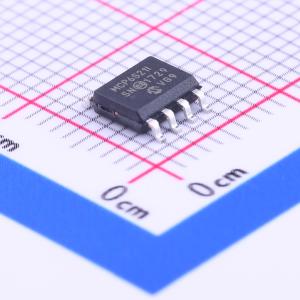

MCP6S21-I/SN
单端轨到轨I/O低增益PGA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模拟可编程增益放大器（Programmable Gain Amplifiers，PGA）。可配置为输出+1 V/V 到+32 V/V 之间的增益，输入复用器可通过SPI 端口选择最多8 个通道中的一个。串行接口也可以将PGA 置为关断模式，以降低功耗。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6S21-I/SN
- 商品编号
- C144187
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 12MHz | |
| 输入失调电压(Vos) | 275uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
模拟可编程增益放大器（Programmable Gain Amplifiers，PGA）。可配置为输出+1 V/V 到+32 V/V 之间的增益，输入复用器可通过SPI 端口选择最多8 个通道中的一个。串行接口也可以将PGA 置为关断模式，以降低功耗。针对高速度、低失调电压和单电源操作进行了优化，具有轨到轨输入和输出能力。上述规格支持需要灵活性或多输入的单电源应用。
商品特性
- 复用输入：1、2、6 或8 通道
- 8 种增益选择：+1、+2、+4、+5、+8、+10、+16 或+32 V/V
- 串行外设接口（Serial Peripheral Interface，SPI）
- 轨到轨输入和输出
- 增益误差低：±1%（最大值）
- 失调电压低：±275 μV（最大值）
- 带宽大：2 至12 MHz（典型值）
- 噪声低：10 kHz 时为10 nV/√Hz（典型值）
- 供电电流低：1.0 mA（典型值）
- 单电源：2.5V 至5.5V
应用领域
- A/D 转换器的驱动器
- 复用的模拟应用
- 数据采集
- 工业仪器
- 测试设备
- 医疗仪器
