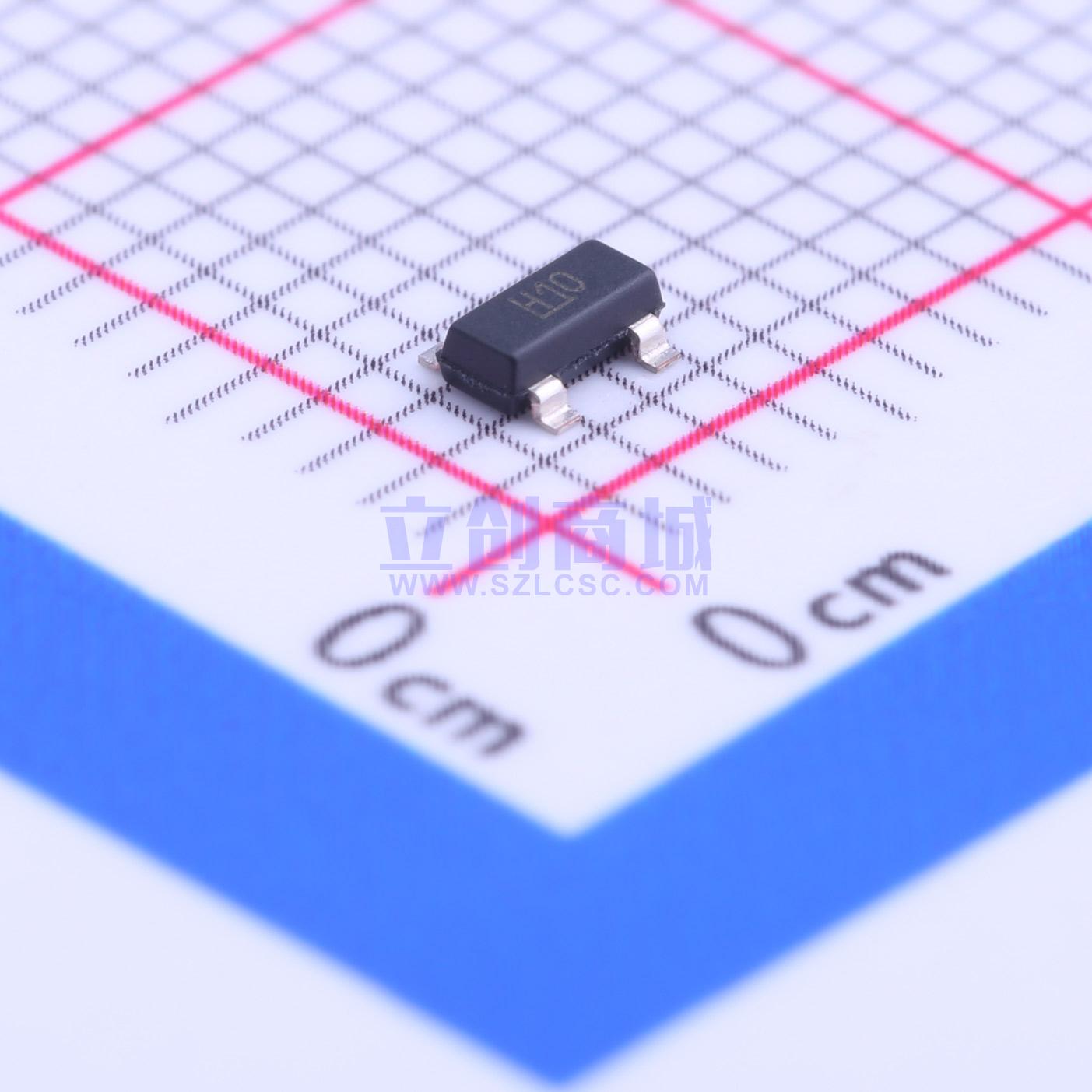

温馨提醒：图片仅供参考，商品以实物为准

MIC5018YM4-TR

高侧MOSFET驱动器，适用于高低侧开关应用，采用4引脚SOT - 143封装，具备内部电荷泵和齐纳二极管保护

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5018YM4-TR
商品编号: C144196
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.471克(g)

商品参数

商品概述

MIC5018 IttyBittyTM高端MOSFET驱动器旨在在高端或低端开关应用中,通过TTL兼容控制信号来切换N沟道增强型MOSFET。该驱动器采用微型4引脚SOT-143封装。 MIC5018由+2.7V至+9V电源供电,具有极低的关断状态电源电流。内部电荷泵可将栅极输出驱动到高于驱动器电源电压的水平,并能无限期维持栅极电压。内部齐纳二极管可将栅极至源极电压限制在标准N沟道MOSFET的安全水平。在高端配置中,MOSFET导通时,其源极电压接近电源电压。为使MOSFET保持导通状态,MIC5018的输出将MOSFET栅极电压驱动到高于电源电压的水平。在典型的高端配置中,驱动器由负载电源电压供电。在某些条件下,MIC5018和MOSFET可切换略高于驱动器电源电压的负载电压。在低端配置中,驱动器可控制一个MOSFET,该MOSFET可切换高达其额定值的任何电压。栅极输出电压高于典型的3.3V或5V逻辑电源电压,可完全增强标准MOSFET。 MIC5018采用SOT-143封装,额定环境温度范围为-40°C至+85°C。

商品特性

+2.7V至+9V工作电压
5V电源下典型电源电流为150μA
典型待机(关断)电流≤1μA
适用于高端低压应用的电荷泵
内部齐纳二极管实现MOSFET栅极到地的保护
可在低端和高端配置中工作
TTL兼容输入
静电放电(ESD)保护

应用领域

-电池节能-电源总线开关-螺线管和运动控制-灯具控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	1
	工作电压	2.7V~9V
	传播延迟 tpLH	2.1ms

	属性	参数值
	传播延迟 tpHL	30us
	特性	-
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	功能特性	充电泵升压
