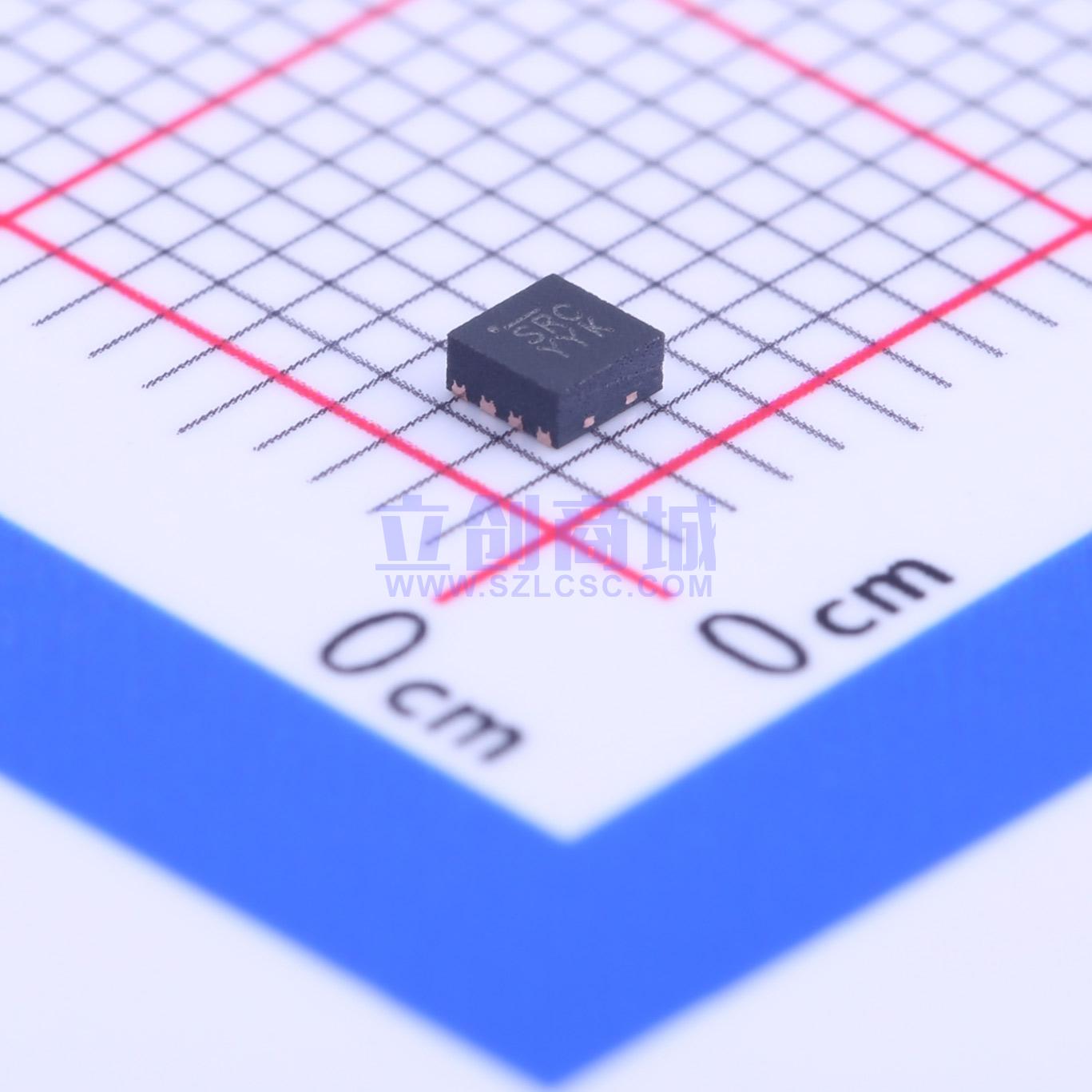

温馨提醒：图片仅供参考，商品以实物为准
MIC2290YML-TR
1.2MHz PWM升压调节器
- 描述
- MIC2290是一款1.2MHz PWM升压调节器,采用2mm × 2mm 8引脚MLF封装。该器件具有内部肖特基二极管,可减少电路板面积和总解决方案成本。其高功率密度和内部34V/0.5A开关使其能够在小型封装中驱动大负载。输入电压范围为2.5V至10V,输出电压可调至34V,最大开关电流超过500mA。该器件还具有低输入和输出纹波、过温保护和输出过压保护功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2290YML-TR
- 商品编号
- C144214
- 商品封装
- MLF-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~10V | |
| 输出电压 | 1.24V~34V | |
| 输出电流 | 500mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC2290是一款1.2MHz、PWM、升压开关稳压器，采用小型2mm x 2mm 8引脚MLF封装。MIC2290内置肖特基二极管，可减少电路板面积和总体解决方案成本。凭借其内部34V/0.5A开关，MIC2290实现了高功率密度，能够在非常小的尺寸内为大负载供电。
MIC2290采用了恒定频率1.2MHz PWM控制方案。高频操作通过减小外部组件尺寸节省了电路板空间。固定频率PWM拓扑结构还减少了输入电源的开关噪声和纹波。
MIC2290宽范围的2.5V至10V输入电压允许直接使用3至4节镍镉/镍氢/碱性电池、1至2节锂离子电池以及固定的3.3V和5V系统供电。
MIC2290采用低剖面2mm x 2mm 8引脚无引线MLF封装，工作结温范围为-40℃至+125℃。
商品特性
- 内置肖特基二极管
- 输入电压2.5V至10V
- 输出电压可调至34V
- 开关电流超过500mA，1.2MHz PWM工作
- 与陶瓷电容稳定 <1% 的线性和负载调节
- 低输入和输出纹波 <1μA 关断电流
- 欠压锁定
- 输出过压保护
- 过温保护
- 2mm x 2mm 8引脚MLF封装
- 结温范围-40℃至+125℃
应用领域
- 有机EL电源供应
- TFT LCD偏压电源
- 12V DSL电源供应
- CCD偏压电源
- SEPIC转换器
