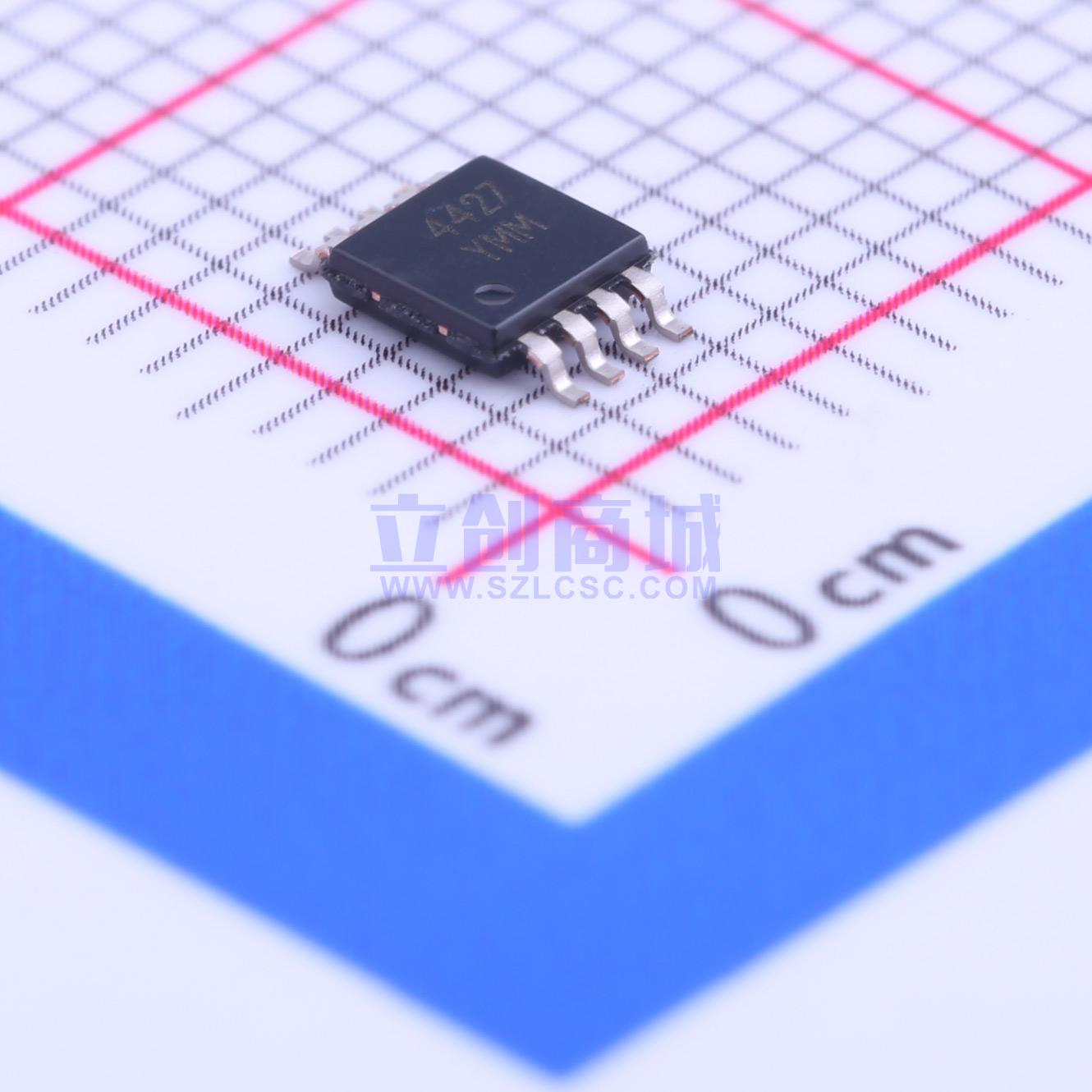

温馨提醒：图片仅供参考，商品以实物为准
MIC4427YMM-TR
双路1.5A峰值低侧MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC4426/4427/4428系列是高度可靠的双低端MOSFET驱动器，采用BiCMOS/DMOS工艺制造，具有低功耗和高效能的特点。这些驱动器可将TTL或CMOS输入逻辑电平转换为输出电压电平，输出电压摆幅在正电源或地的25mV范围内。相比之下，同类双极型器件的电压摆幅仅能达到电源电压的1V以内
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4427YMM-TR
- 商品编号
- C144222
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 18ns | |
| 下降时间(tf) | 20ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品特性
- 双极/CMOS/DMOS结构
- 锁存保护，反向电流大于500mA
- 1.5A峰值输出电流
- 4.5V至18V工作电压范围
- 低静态电源电流：逻辑1输入时为4mA，逻辑0输入时为400μA
- 25ns内切换1000pF
- 匹配的上升和下降时间
- 7Ω输出阻抗
- 典型延迟小于40ns
- 逻辑输入阈值与电源电压无关
- 逻辑输入保护至-5V
- 典型等效输入电容为6pF
- 最大输出偏移量为25mV，相对于电源或地
- 替代MIC426/427/428和MIC1426/1427/1428
- 双反相、双非反相和反相/非反相配置
- ESD保护
应用领域
- MOSFET 驱动器
- 时钟线路驱动器
- 同轴电缆驱动器
- 压电换能器驱动器
