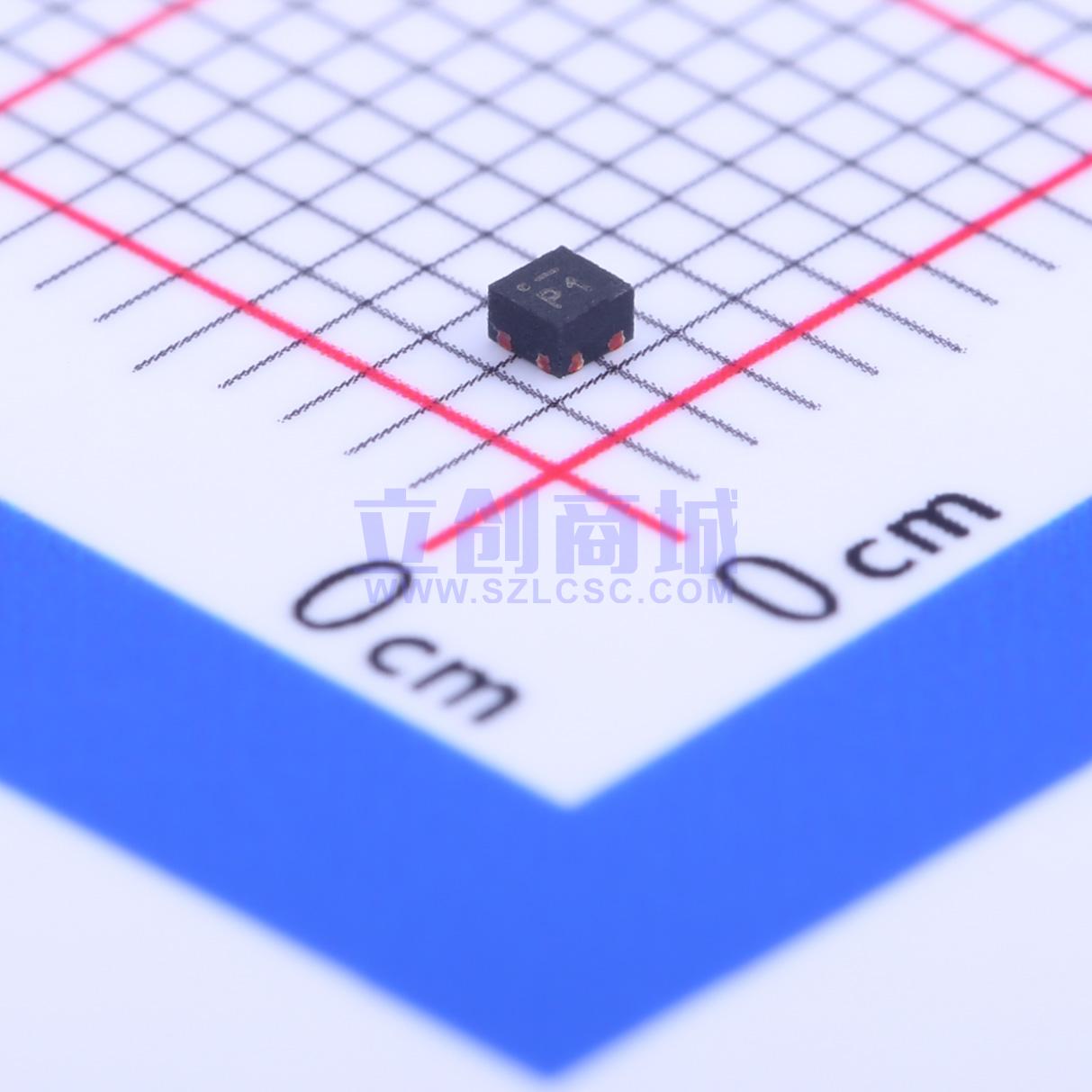

温馨提醒：图片仅供参考，商品以实物为准

MIC94041YFL-TR

采用1.2mm x 1.2mm MLF封装、导通电阻（RDSON）为28mΩ、电流为3A的高端负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC94040/1/2/3 是一系列高端负载开关，设计用于在 1.7V 至 5.5V 的输入电压下工作。该负载开关的导通元件是一个内部导通电阻（RDSON）为 28mΩ 的 P 沟道 MOSFET，使该器件能够支持高达 3A 的连续电流。此外，该负载开关支持 1.5V 逻辑电平控制和关断功能，采用 1.2mm x 1.2mm 的 4 引脚 MLF 超小型封装
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94041YFL-TR
商品编号: C144236
商品封装: MLF-4(1.2x1.2)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MIC94040/1/2/3 是一系列高边负载开关，设计用于1.7V至5.5V的输入电压范围。负载开关的通路元件是一个内部28mΩ RDS(ON) P沟道MOSFET，这使得该器件能够支持高达3A的连续电流。此外，该负载开关还支持1.5V逻辑电平控制和关断功能，并采用了一个极小的1.2mm x 1.2mm 4引脚MLF 封装。

MIC94040和MIC94041具有快速开启特性，而MIC94042和MIC94043则提供100µs斜率控制软启动开启。软启动特性是为了防止浪涌电流事件拉低输入电源电压。

MIC94041和MIC94043具备主动负载放电电路，在开关禁用时切换一个200Ω负载以自动放电容性负载。

使能输入上的主动下拉保持MIC94040/1/2/3处于默认关闭状态，直到使能引脚被拉高到1.2V以上。内部电平转换电路允许低压逻辑信号切换更高的电源电压。使能电压可以高达5.5V，并且不受输入电压限制。

MIC94040/1/2/3的工作电压范围使其非常适合锂离子电池、镍氢/镍镉/碱性电池供电系统以及非电池供电的应用。这些器件提供了低静态电流和低关断电流，以最大化电池寿命。

应用领域

手机
便携导航设备(PND)
个人媒体播放器(PMP)
超移动PC
便携式仪器
其他便携式应用
PDA
工业和数据通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	3A
	工作电压	1.7V~5.5V
	导通电阻	28mΩ
	工作温度	-40℃~+125℃
