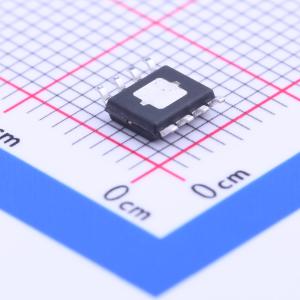

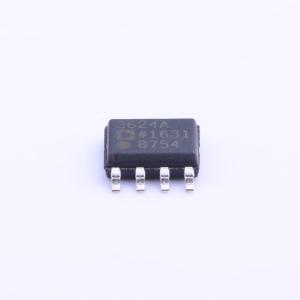

温馨提醒：图片仅供参考，商品以实物为准

ADP3624ARDZ

高速、双通道、9.5V、4A MOSFET驱动器，具有同相A/B输入引脚

品牌名称: ADI(亚德诺)
商品型号: ADP3624ARDZ
商品编号: C144249
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.133克(g)

商品参数

商品概述

ADP362x/ADP363x 是一系列大电流双高速驱动器，能够驱动两个独立的 N 沟道功率 MOSFET。该系列采用行业标准封装尺寸，同时具备高速开关性能并提高了系统可靠性。该系列内置温度传感器，提供两级过温保护、过温警告以及在极端结温下的过温关断功能。由精确的内部比较器产生的 SD 功能可实现系统的快速使能或关断。此特性可实现冗余过压保护，作为主控制器设备内部保护的补充，或在出现过温警告时实现系统安全关断。宽输入电压范围使该驱动器能与模拟和数字 PWM 控制器兼容。数字电源控制器由低压电源供电，而驱动器由较高电压电源供电。ADP362x/ADP363x 系列增加了欠压锁定 (UVLO) 和迟滞功能，在与低压数字控制器配合使用时，可实现较高电压电源的安全启动和关断。该系列器件提供热增强型 SOIC_N_EP 和 MINI_SO_EP 封装，可在小尺寸印刷电路板 (PCB) 面积内实现高频大电流开关。

商品特性

与行业标准兼容的引脚排列
大电流驱动能力
精确阈值关断比较器
带迟滞的欠压锁定 (UVLO)
过温警告信号
过温关断
3.3 V 兼容输入
负载为 2.2 nF 时，典型上升时间和下降时间为 10 ns
通道间传播延迟匹配
快速传播延迟
9.5 V 至 18 V 电源电压 (ADP3633/ADP3634/ADP3635)
4.5 V 至 78 V 电源电压 (ADP3623/ADP3624/ADP3625)
可并联的双输出
额定环境温度范围为 -40℃ 至 +85℃
热增强型封装，8 引脚 SOIC_N_EP 和 8 引脚 MINI_SO_EP

应用领域

交流转直流开关模式电源
直流转直流电源
同步整流
电机驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(98个/管，最小起订量 1078 个)

个

起订量：1078 个98个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4A

	属性	参数值
	拉电流(IOH)	4A
	工作电压	4.5V~18V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	工作温度	-40℃~+85℃
