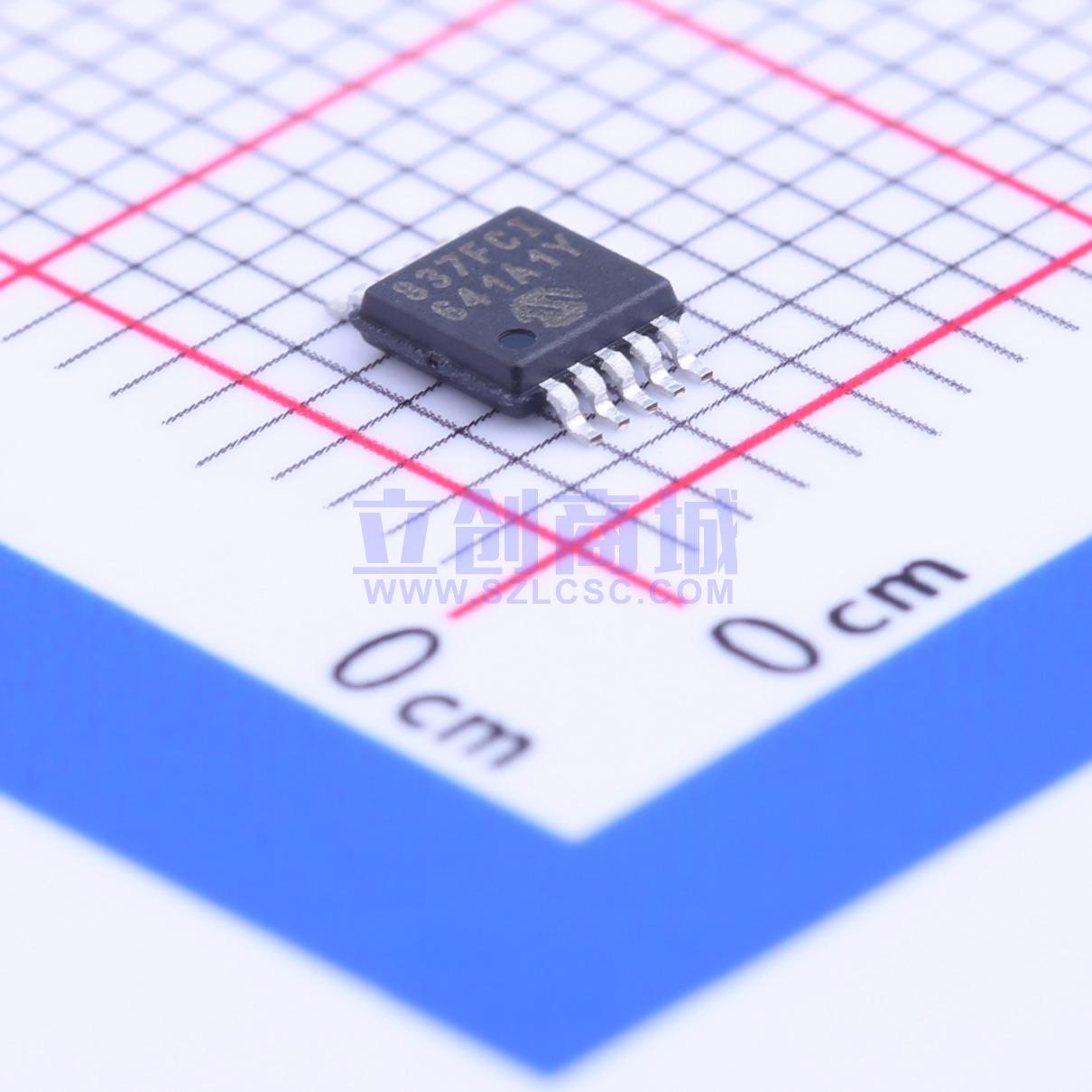

MCP73837T-FCI/UN

MCP73837 和 MCP73838 器件为高度集成的线性锂离子 / 锂聚合物电池充电器，具有自动电源选择功能。小外形加上只需很少的外部元件，使得 MCP73837/8 成为便携式应用的理想选择。 MCP73837/8 自动选择 USB 端口或交流适配器作为系统电源。对于通过 USB 端口进行供电的系统，MCP73837/8 满足 USB 规范关于电流限制的规定。主控单片机可以从两个预先设置的最大充电电流比率进行选择，它们分别为 100 mA （低功率 USB 端口）或 500 mA （高功率 USB 端口）。当由交流适配器为系统提供电源时，外部的电阻设定给系统提供的充电电流幅度，最大可达 1A。 MCP73837/8 采用了恒流 / 恒压充电算法，并提供预充选项和充电终止选项。恒压充电有四个稳压值选项：4.20V、4.35V、4.40V 或 4.50V，这可以满足当前最新的电池充电要求。在高功率或高环境温度条件下，MCP73837/8 将根据管芯温度对充电电流进行调节。热调节功能对电池充电周期进行优化，并保证器件的可靠性。 MCP73837/8 器件可正常工作在 -40°C 至 +85°C 的环境温度范围内。 MCP73837/8 器件提供 10 引脚 3 mm x 3 mm DFN 封装或 10 引脚 MSOP 封装。

• 高精度预置稳压：±0.5%
• 可选电压稳压值：4.20V、4.35V、4.4V 或 4.5V
• 完整的线性充电管理控制器：自动电源选择，内部集成了功率晶体管，内部集成了电流检测，内部集成了反向放电保护
• 可进行热调节的恒流（CC）/恒压（CV）控制
• 可选择 USB 端口充电电流：低电平：1 个单位负载/高电平：5 个单位负载
• 可编程交流适配器充电电流：15 mA - 1000 mA
• 两路充电状态输出
• 电源电压正常指示：MCP73837
• 定时器使能：MCP73838
• 自动再充电：可选择电压阈值
• 自动充电结束控制：可选择充电终止电流比率，可选择安全定时器周期
• 对深度放电的电池进行预充 - 也可以被禁止
• 电池温度持续监视
• 欠压锁定（UVLO）
• 输入电源移去后自动断电
• 低压差（LDO）线性稳压器模式
• 温度范围：-40°C 至 85°C
• 封装：10 引脚 3 mm×3 mm DFN，10 引脚 MSOP

• 智能手机和个人数字助理（PDA）
• 便携式媒体播放器（PMP）
• 超薄式移动设备（UMD）
• 数码相机
• MP3 播放器
• 蓝牙耳机
• 便携式医疗设备
• AC/USB 双电源锂离子电池充电器
