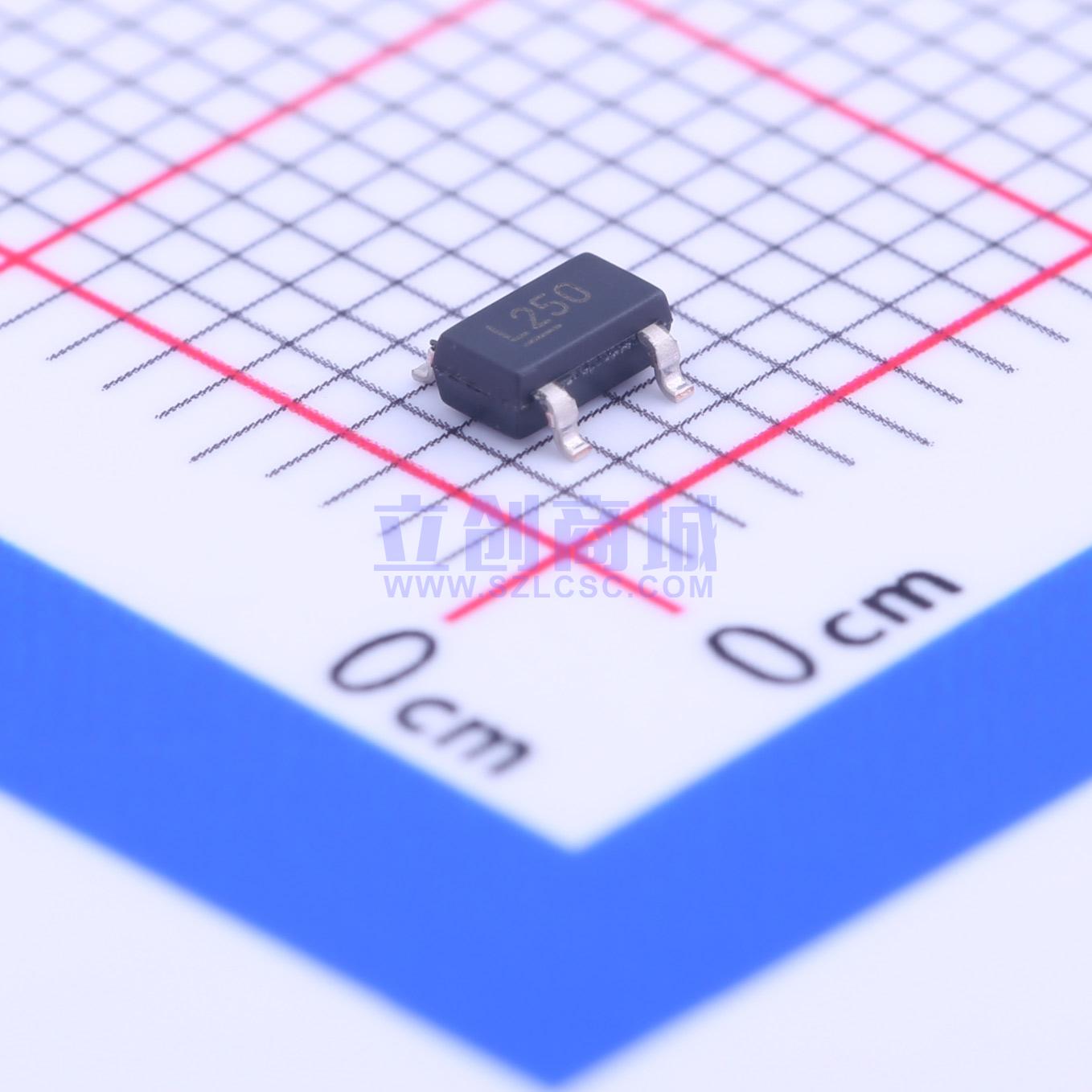

温馨提醒：图片仅供参考，商品以实物为准

MIC5235-5.0YM5-TR

输入24V 输出5V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款150mA的高精度、低压差稳压器，具有高输入电压和超低接地电流。高电压和低接地电流的结合，使其非常适合USB和便携式电子应用，可使用1节、2节或3节锂离子电池输入。采用μCap LDO设计，使用陶瓷或钽输出电容时性能稳定，仅需2.2μF电容即可确保稳定性。具备使能输入、热关断、电流限制、反向电池保护和反向泄漏保护等功能。有固定和可调输出电压版本，采用IttyBitty SOT-23-5封装，结温范围为-40°C至 + 125°C。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5235-5.0YM5-TR
商品编号: C144197
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)
立创商城设计参考: LDO-(3)电源输入20V~30V-(2)输出0.1A~1A方案

商品参数

商品概述

MIC5235是一款150mA的高精度、高输入电压、超低接地电流低压差稳压器。高电压与低接地电流的结合，使MIC5235非常适合采用单节、双节或三节锂离子电池输入的USB和便携式电子应用。作为一款微电容LDO设计产品，MIC5235搭配陶瓷或钽输出电容均可保持稳定。它仅需一个2.2µF的电容即可确保稳定性。 MIC5235的特性包括使能输入、热关断、限流、反接电池保护和反向漏电保护。 MIC5235有固定输出电压和可调输出电压两种版本，采用IttyBitty SOT - 23 - 5封装，结温范围为-40°C至+125°C。

商品特性

宽输入电压范围：2.3V至24V
超低接地电流：18µA
低压差电压：150mA时为310mV
高输出精度：全温度范围内±2.0%
微电容：搭配陶瓷或钽电容可保持稳定
出色的线性和负载调节规格
零关断电流
反接电池保护
反向漏电保护
热关断和限流保护
IttyBitty SOT - 23 - 5封装
输出电压可在1.24V - 20V之间调节

应用领域

USB电源
手机
笔记本电脑和便携式计算机的备用电源
高压电池的逻辑电源
汽车电子
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	24V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	310mV@(150mA)
	静态电流(Iq)	18uA
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
