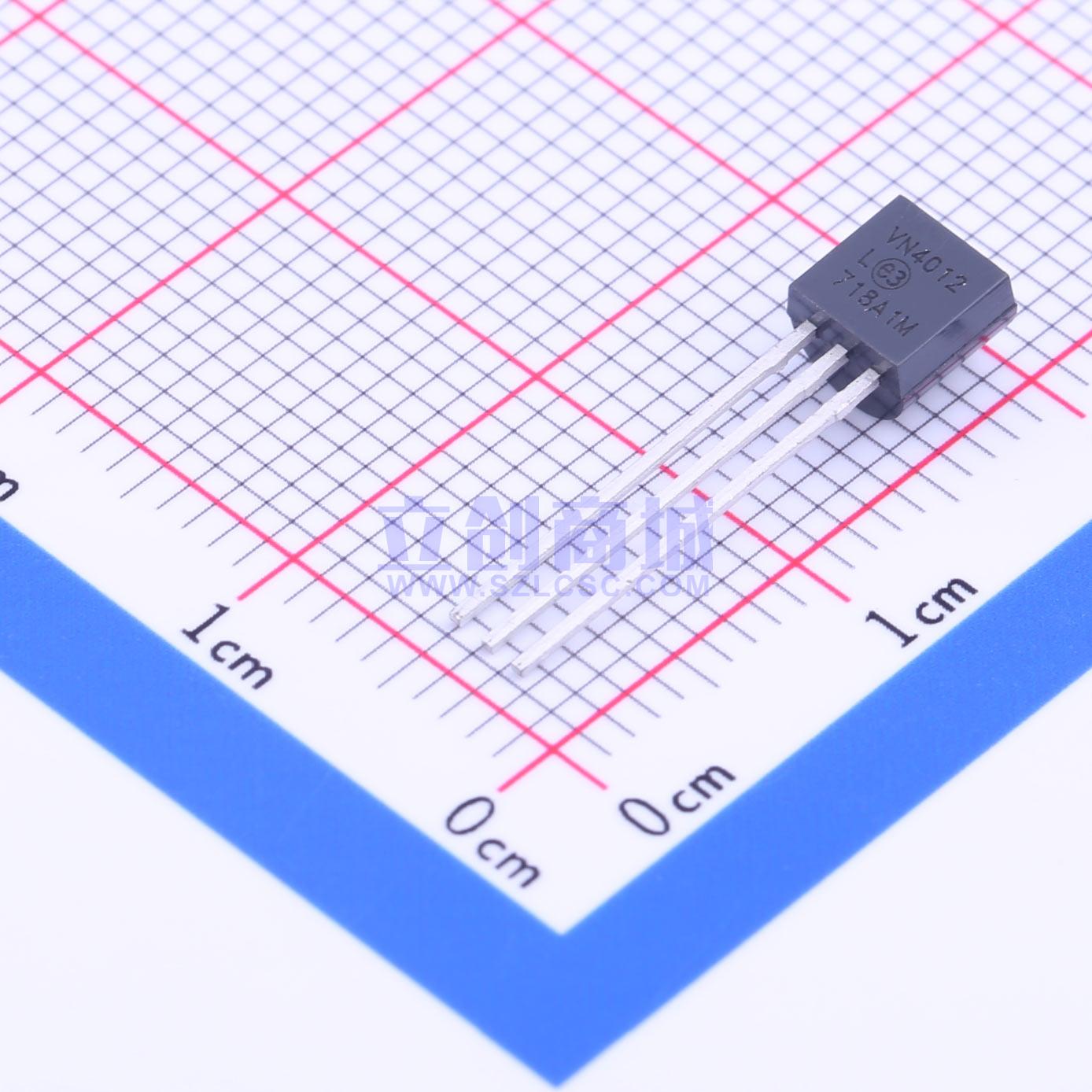

VN4012L-G实物图
  • VN4012L-G商品缩略图
  • VN4012L-G商品缩略图
  • VN4012L-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

VN4012L-G

1个N沟道 耐压:400V 电流:160mA

商品型号
VN4012L-G
商品编号
C144200
商品封装
TO-92-3​
包装方式
袋装
商品毛重
0.241克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)400V
连续漏极电流(Id)160mA
导通电阻(RDS(on))30Ω@4.5V,100mA
耗散功率(Pd)1W
阈值电压(Vgs(th))1.8V@1.0mA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)110pF
反向传输电容(Crss)10pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)30pF

商品概述

第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 DPAK封装专为采用气相、红外或波峰焊技术的表面贴装而设计。直引脚版本(IRLU、SiHLU系列)适用于通孔安装应用。在典型的表面贴装应用中,功率耗散水平可达1.5 W。

商品特性

  • 动态dV/dt额定值
  • 表面贴装(IRLR014、SiHLR014)
  • 直引脚(IRLU014、SiHLU014)
  • 提供卷带包装
  • 逻辑电平栅极驱动
  • 漏源导通电阻(RDS(on))在栅源电压(VGS)为4 V和5 V时指定
  • 快速开关
  • 符合RoHS标准
  • 无卤

数据手册PDF
