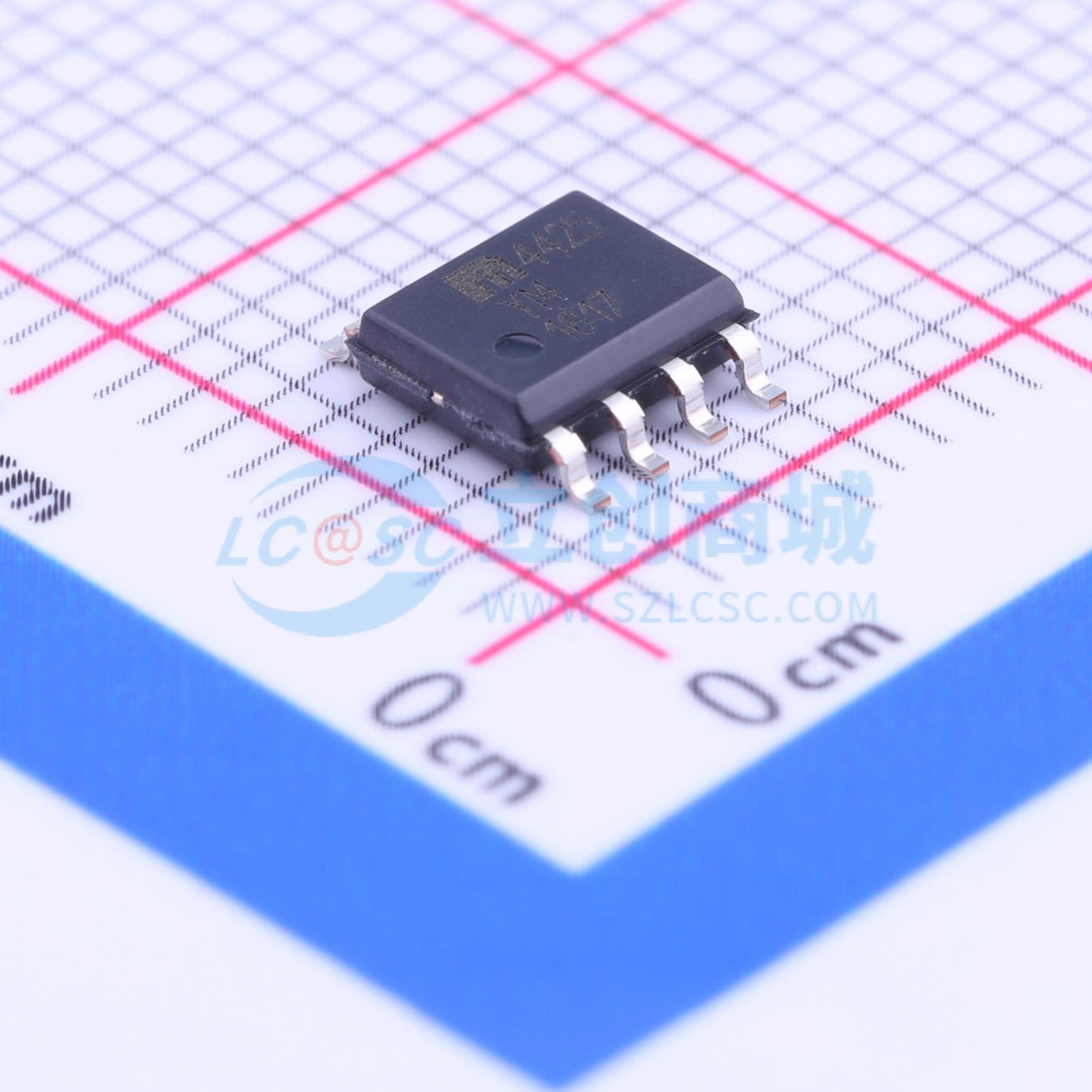

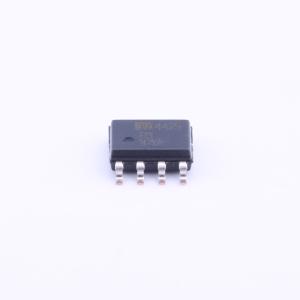

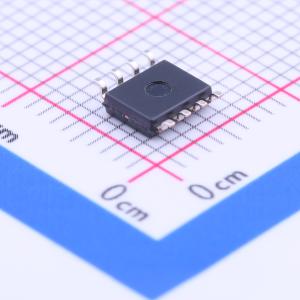

MIC4425YM

双路3A峰值低端MOSFET驱动器，双极/CMOS/DMOS工艺

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC4423/4424/4425系列是高可靠性的BiCMOS/DMOS缓冲器/驱动器/MOSFET驱动器。它们是MIC4426/4427/4428的高输出电流版本，而MIC4426/4427/4428是MIC426/427/428的改进版本。这三个系列的引脚兼容。与前代产品相比，MIC4423/4424/4425驱动器能够在更苛刻的电气环境中可靠工作。在其功率和电压额定值范围内的任何条件下，它们都不会出现闩锁现象。其接地引脚能够承受高达5V的任一种极性的噪声尖峰。它们能够承受高达半安培的任一种极性的反向电流倒灌至输出端，而不会损坏或出现逻辑混乱。MIC4423/4424/4425系列驱动器比目前市场上其他CMOS或双极型驱动器更易于使用、操作更灵活且容错性更强。其BiCMOS/DMOS结构功耗极低，并能实现轨到轨电压摆幅。MIC4423/4424/4425驱动器主要用于驱动功率MOSFET，也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载（电容性、电阻性或电感性）。例如重载时钟线、同轴电缆或压电换能器等。已知的唯一负载限制是驱动器的总功耗必须保持在封装的最大功耗限制范围内。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4425YM
商品编号: C144188
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

MIC4423/4424/4425系列是高可靠性的BiCMOS/DMOS缓冲器/驱动器/MOSFET驱动器。它们是MIC4426/4427/4428的高输出电流版本，而MIC4426/4427/4428是MIC426/427/428的改进版本。这三个系列的引脚兼容。与前代产品相比，MIC4423/4424/4425驱动器能够在更苛刻的电气环境中可靠工作。在其功率和电压额定值范围内的任何条件下，它们都不会出现闩锁现象。其接地引脚能够承受高达5V的任一种极性的噪声尖峰。它们能够承受高达半安培的任一种极性的反向电流倒灌至输出端，而不会损坏或出现逻辑混乱。 MIC4423/4424/4425系列驱动器比目前市场上其他CMOS或双极型驱动器更易于使用、操作更灵活且容错性更强。其BiCMOS/DMOS结构功耗极低，并能实现轨到轨电压摆幅。 MIC4423/4424/4425驱动器主要用于驱动功率MOSFET，也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载（电容性、电阻性或电感性）。例如重载时钟线、同轴电缆或压电换能器等。已知的唯一负载限制是驱动器的总功耗必须保持在封装的最大功耗限制范围内。

商品特性

可靠的低功耗双极/CMOS/DMOS结构
防闩锁保护，可承受大于500mA的反向电流
逻辑输入可承受低至 -5V的电压摆幅
高达3A的峰值输出电流
4.5V至18V的宽工作电压范围
可在25ns内驱动1800pF的电容
典型延迟时间短，小于40ns
延迟时间不受电源电压变化影响
上升和下降时间匹配
TTL逻辑输入与电源电压无关
等效输入电容低，仅6pF
电源电流低
逻辑输入为1时，电流为3.5mA
逻辑输入为0时，电流为350μA
典型输出阻抗低，为3.5Ω
输出电压摆幅在接地或Vs的25mV范围内
引脚排列与‘426/7/8、‘1426/7/8、‘4426/7/8兼容
具有反相、同相和差分配置

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	3A
	工作电压	4.5V~18V
	上升时间(tr)	23ns
	下降时间(tf)	25ns
	工作温度	-40℃~+85℃
