温馨提醒：图片仅供参考，商品以实物为准

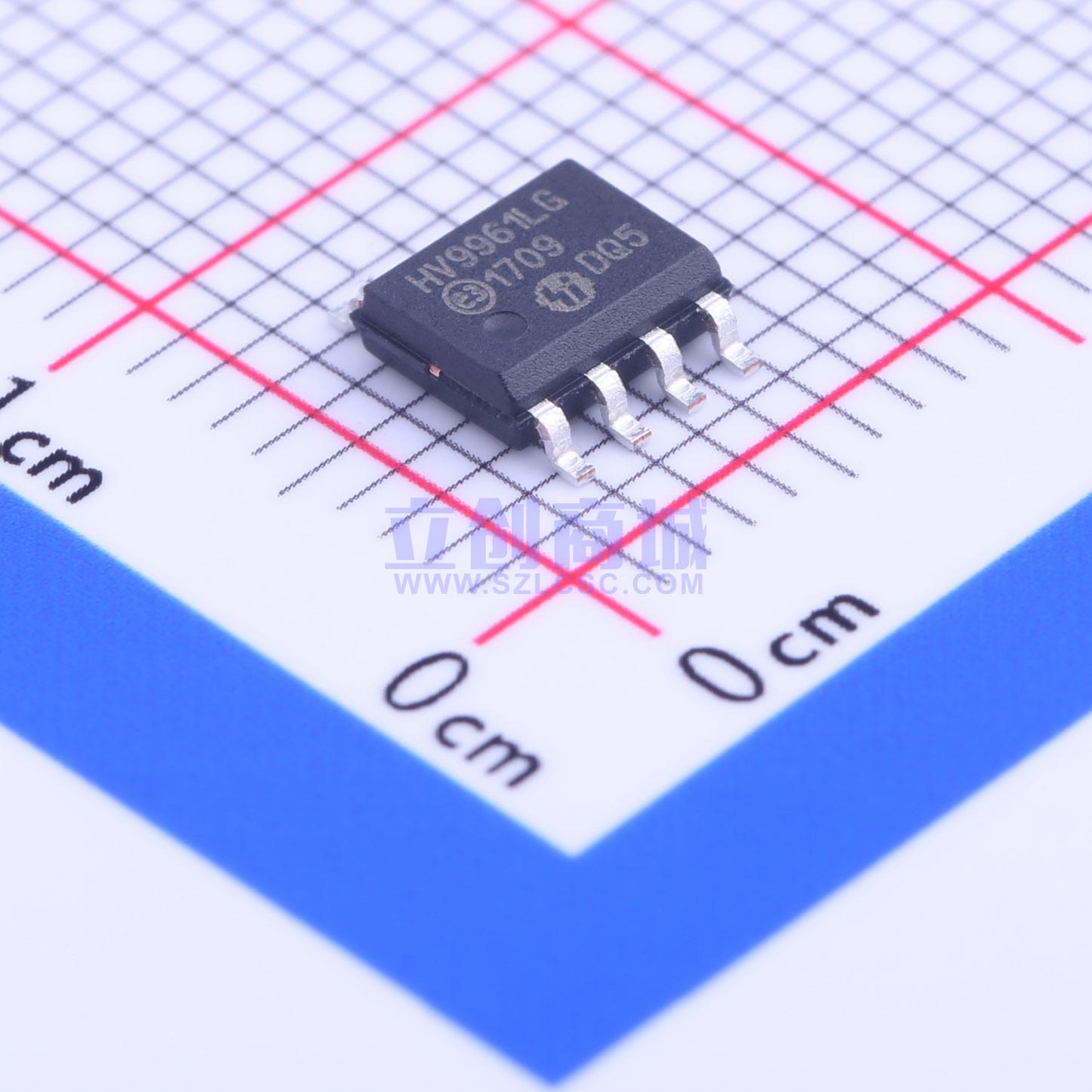

HV9961LG-G

采用平均电流模式恒流控制的LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HV9961 是一种平均电流模式恒流控制 LED 驱动 IC，在常关时间模式下工作。与 HV9910B 不同的是，该控制 IC 不会产生峰值到平均值的误差。这大大提高了 LED 电流的精度以及线性和负载调节性能，无需任何环路补偿或高侧电流检测。其输出 LED 电流精度为 ±3%。IC 配备了用于 Hiccup 模式输出短路保护的电流限制比较器。HV9961 可以从一个 8V–450V 的电源供电。它具有 PWM 调光输入，接受外部控制 TTL 兼容信号。此外，输出电流可以通过内部 275mV 参考或通过 0V–1.5V 线性调光输入进行外部控制。HV9961 与 HV9910B 引脚兼容，并且可以用作许多应用的直接替换以提高 LED 电流精度和调节性能。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV9961LG-G
商品编号: C144192
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

HV9961 是一种平均电流模式恒流控制 LED 驱动 IC，在常关时间模式下工作。与 HV9910B 不同的是，该控制 IC 不会产生峰值到平均值的误差。这大大提高了 LED 电流的精度以及线性和负载调节性能，无需任何环路补偿或高侧电流检测。其输出 LED 电流精度为 ±3%。 IC 配备了用于 Hiccup 模式输出短路保护的电流限制比较器。 HV9961 可以从一个 8V–450V 的电源供电。它具有 PWM 调光输入，接受外部控制 TTL 兼容信号。此外，输出电流可以通过内部 275mV 参考或通过 0V–1.5V 线性调光输入进行外部控制。 HV9961 与 HV9910B 引脚兼容，并且可以用作许多应用的直接替换以提高 LED 电流精度和调节性能。

应用领域

DC/DC 或 AC/DC LED驱动器应用
用于LCD显示器的LED背光驱动器
通用恒流源
LED标识和显示
建筑和装饰性LED照明
LED道路照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~450V
	开关频率	-
	通道数	1
	调光	PWM

	属性	参数值
	特性	短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%
