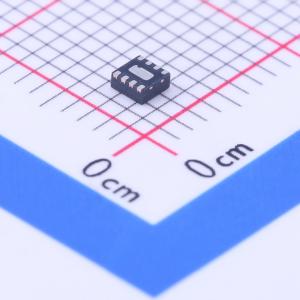

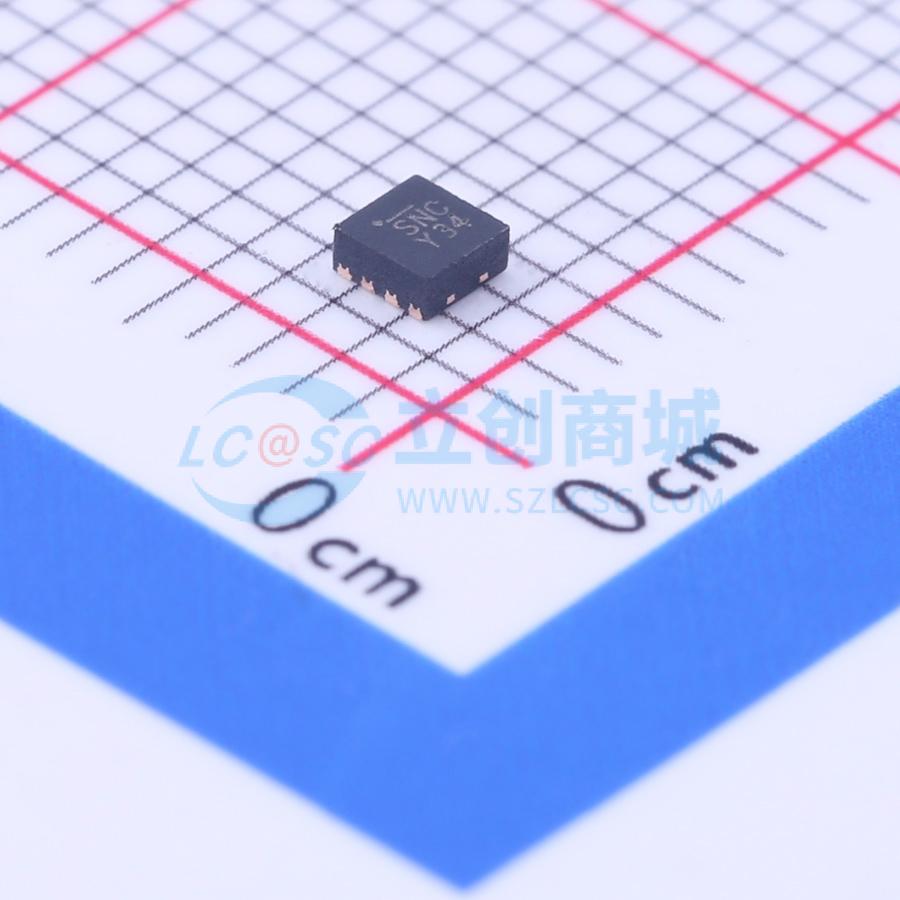

MIC2289-34YML-TR

MIC2289 白色LED驱动器带内部肖特基二极管和OVP

描述: MIC2289是一款针对恒流白光LED驱动应用优化的PWM（脉宽调制）升压开关调节器。它内置肖特基二极管和三级输出过电压保护，提供了一种尺寸小且高效的DC/DC解决方案，仅需四个外部元件。为了优化效率，反馈电压被设置为95mV，减少了电流设定电阻中的功率损耗，并允许最低的总输出电压，从而从电池中抽取最小的电流。MIC2289采用1.2MHz恒定频率PWM控制方案，通过减小外部元件尺寸来节省板空间，并与变频方案相比提供了更低的噪声和输入纹波。在LED开路的情况下，MIC2289会限制输出电压，以保护自身及输出电容。该器件提供了三种输出OVP选项：15V、24V和34V，允许根据具体应用选择具有适当电压等级的最小输出电容。MIC2289有低剖面6引脚SOT-23薄型封装和8引脚2mm x 2mm MLF封装两种选择，其结温范围为-40°C至+125°C。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2289-34YML-TR
商品编号: C147904
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

MIC2289是一款针对恒流白光LED驱动应用优化的PWM（脉宽调制）升压开关调节器。它内置肖特基二极管和三级输出过电压保护，提供了一种尺寸小且高效的DC/DC解决方案，仅需四个外部元件。为了优化效率，反馈电压被设置为95mV，减少了电流设定电阻中的功率损耗，并允许最低的总输出电压，从而从电池中抽取最小的电流。MIC2289采用1.2MHz恒定频率PWM控制方案，通过减小外部元件尺寸来节省板空间，并与变频方案相比提供了更低的噪声和输入纹波。在LED开路的情况下，MIC2289会限制输出电压，以保护自身及输出电容。该器件提供了三种输出OVP选项：15V、24V和34V，允许根据具体应用选择具有适当电压等级的最小输出电容。MIC2289有低剖面6引脚SOT-23薄型封装和8引脚2mm x 2mm MLF封装两种选择，其结温范围为-40°C至+125°C。

商品特性

输入电压2.5V至10V
输出电压高达34V
内部肖特基二极管
15V、24V、34V输出过压保护选项
1.2MHz PWM操作
开关电流超过500mA
95mV反馈电压
线路和负载调节小于1%
关断电流小于1μA
过温保护
UVLO（欠压锁定）
2mm x 2mm 8引脚MLF封装
结温范围-40℃至+125℃

应用领域

白光LED背光驱动器：
- 手机
- PDA
- GPS系统
- 数码相机
- MP3播放器
- IP电话
LED手电筒
恒流电源供应器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~10V
	开关频率	1.2MHz
	输出电压	2.5V~34V
	输出电流	750mA

	属性	参数值
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
