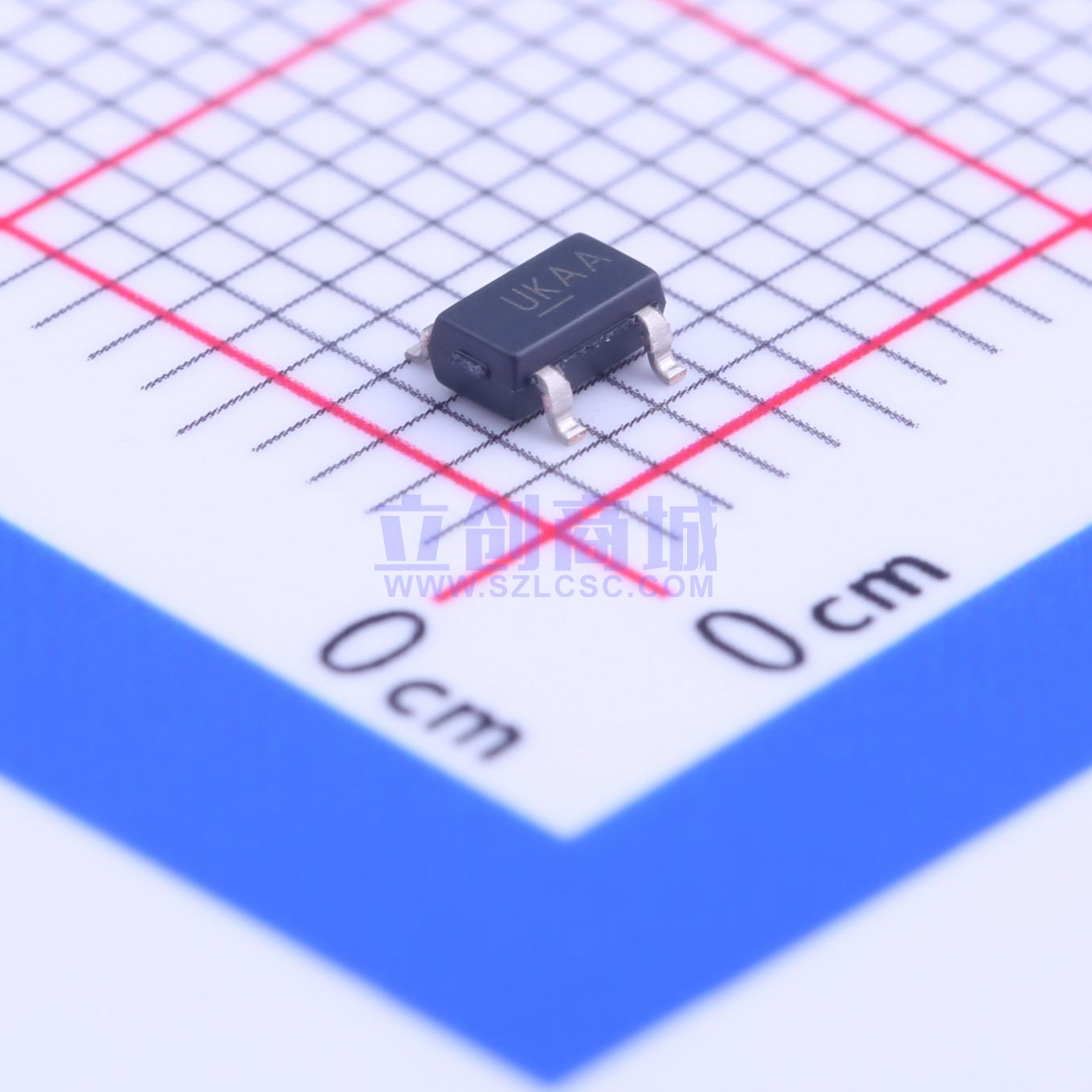

温馨提醒：图片仅供参考，商品以实物为准

MIC2776N-YM5-TR

微功耗低压电源监控器

描述: MIC2776是一款电源监控器，采用紧凑的5引脚SOT封装，可实现欠压监测和上电复位功能。其特性包括可调欠压检测器、延时发生器、手动复位输入，以及高电平有效、低电平有效或漏极开路低电平有效复位输出可供选择。用户可调的监测输入与300mV参考电压进行比较
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2776N-YM5-TR
商品编号: C144191
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

MIC2776是一款电源监控器，采用紧凑的5引脚SOT封装，可提供欠压监控和上电复位功能。其特性包括可调欠压检测器、延迟发生器、手动复位输入，以及高电平有效、低电平有效或漏极开路低电平有效复位输出可选。用户可调监控输入与300mV参考电压进行比较。这种低参考电压允许监控低于以往监控器IC支持的电压。上电时以及输入电压降至参考电压以下的任何时候，复位输出至少保持140ms的有效状态。在输入电压随后回升至阈值边界以上后的超时期间，复位输出仍保持有效。通过使能手动复位输入/MR，可随时产生复位信号。释放/MR后，复位输出至少保持140ms的有效状态。/MR输入还可用于将MIC2776与现有的电源监控电路或其他监控器进行级联。内置迟滞功能，可防止因噪声引起的抖动。典型电源电流低至3.0μA。

商品特性

用户可调输入可监控低至0.3V的电源
阈值精度为±1.5%，具备独立的VDD输入
产生上电复位脉冲（最小140ms）
手动复位输入
提供高电平有效、低电平有效或漏极开路低电平有效复位输出可选
输入可上拉至高于VDD（绝对最大值7V），漏极开路输出可上拉至高于VDD（绝对最大值7V）
超低电源电流，典型值为3.0μA
可抑制短暂的输入瞬变
采用IttyBitty SOT - 23 - 5封装

应用领域

监控处理器、ASIC或FPGA核心电压
计算机系统
个人数字助理/掌上电脑
嵌入式控制器
电信系统
电源
无线/蜂窝系统
网络硬件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.5V~5.5V
	复位有效电平	低电平有效
	阈值电压	300mV

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	3uA
