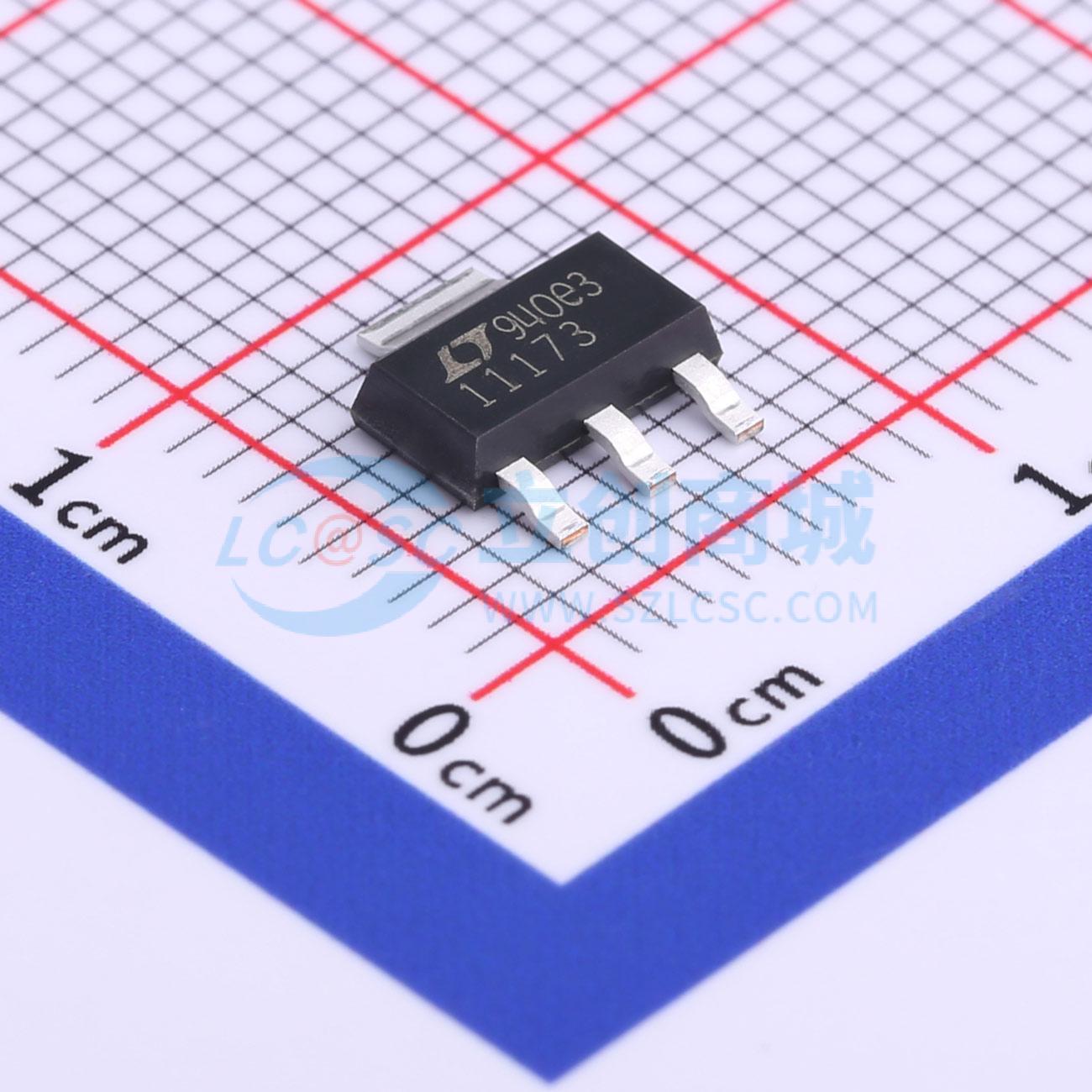

LT1117CST-3.3#PBF

具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款正低压差稳压器，可提供高达800mA的输出电流。有可调版本和2.85V、3.3V和5V的固定输出电压版本。2.85V版本专为SCSI总线的有源终端设计。所有内部电路设计为在1V的输入输出压差下工作。在800mA时，压差电压保证最大为1.2V，在较低负载电流时会降低。片上微调可将参考/输出电压调整到±1%以内。还对电流限制进行了微调，以减少过载条件下稳压器和电源电路的压力。低剖面表面贴装SOT-223封装适用于空间有限的应用。为保证稳定性，需要至少10μF的输出电容。与PNP型稳压器不同，其静态电流流入负载，提高了效率。
品牌名称: ADI(亚德诺)
商品型号: LT1117CST-3.3#PBF
商品编号: C140395
商品封装: SOT-223-3
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

商品概述

LT1117是一款正低压差稳压器，旨在提供高达800mA的输出电流。该器件有可调版本以及2.85V、3.3V和5V的固定输出电压版本。2.85V版本专为SCSI总线的有源终端设计。所有内部电路设计为在输入输出压差低至1V时仍能正常工作。在800mA电流下，压差电压保证最大为1.2V，在较低负载电流时会降低。片上微调可将基准/输出电压调整到±1%以内。为了在过载条件下最大限度地减少稳压器和电源电路的压力，还对电流限制进行了微调。薄型表面贴装SOT - 223封装使该器件可用于空间有限的应用场景。为保证稳定性，LT1117需要至少10μF的输出电容。大多数稳压器设计通常会包含这种尺寸或更大的输出电容。与PNP型稳压器（其输出电流的高达10%会作为静态电流被浪费）不同，LT1117的静态电流会流入负载，从而提高了效率。

商品特性

节省空间的SOT - 223表面贴装封装
三端可调或固定输出2.85V、3.3V、5V
800mA输出电流
可在低至1V压差下工作
多电流水平下保证压差电压
最大0.2%的线性调整率
最大0.4%的负载调整率

应用领域

有源SCSI终端
高效线性稳压器
开关电源后置稳压器
电池充电器
5V转3.3V线性稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(78个/管，最小起订量 1 个)

个

起订量：1 个78个/管

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.2V@(800mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
