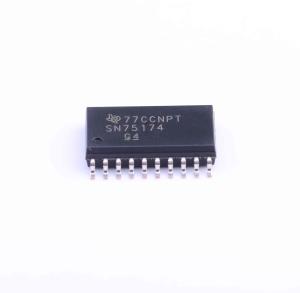

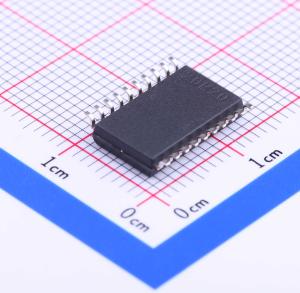

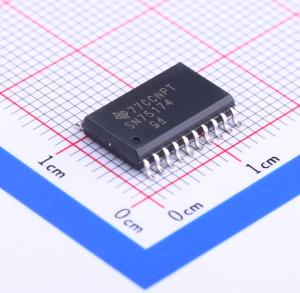

温馨提醒：图片仅供参考，商品以实物为准

SN75174DWR

四通道差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四通道差分线驱动器，适用于多点传输，支持高达4 Mbps的数据速率。
品牌名称: TI(德州仪器)
商品型号: SN75174DWR
商品编号: C140357
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

商品概述

SN75174是一款具有三态输出的单片四路差分线路驱动器，符合ANSI标准EIA/TIA-422-B、RS-485和ITU建议V.11的要求，经优化能够以高达4兆波特的速率实现平衡多点总线传输，每个驱动器都具有较宽的正负共模输出电压范围，适用于嘈杂环境中的合用线应用；具备正负电流限制和热关断功能，可避免传输总线出现线路故障状况，结温约150℃时触发关断，工作温度范围为0℃至70℃，可配合对应差分线路接收器使用获得更高性能，可与MC3487在功能上互换。

商品特性

符合或超出ANSI标准EIA/TIA-422-B、RS-485和ITU建议V.11的要求
适用于嘈杂环境中长总线上的多点传输
具备三态输出
共模输出电压范围为7V~12V
高电平有效使能
具备热关断保护
具备正负电流限制
由5V单电源供电
低功耗要求
可与MC3487在功能上互换

应用领域

化学和气体传感器
现场变送器：温度传感器和压力传感器
电机控制：无刷直流和有刷直流电机
采用Modbus的温度传感器和控制器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	4Mbps
	工作温度	0℃~+70℃
	静态电流	38mA
	功能特性	热关断保护；使能关断；过流保护
