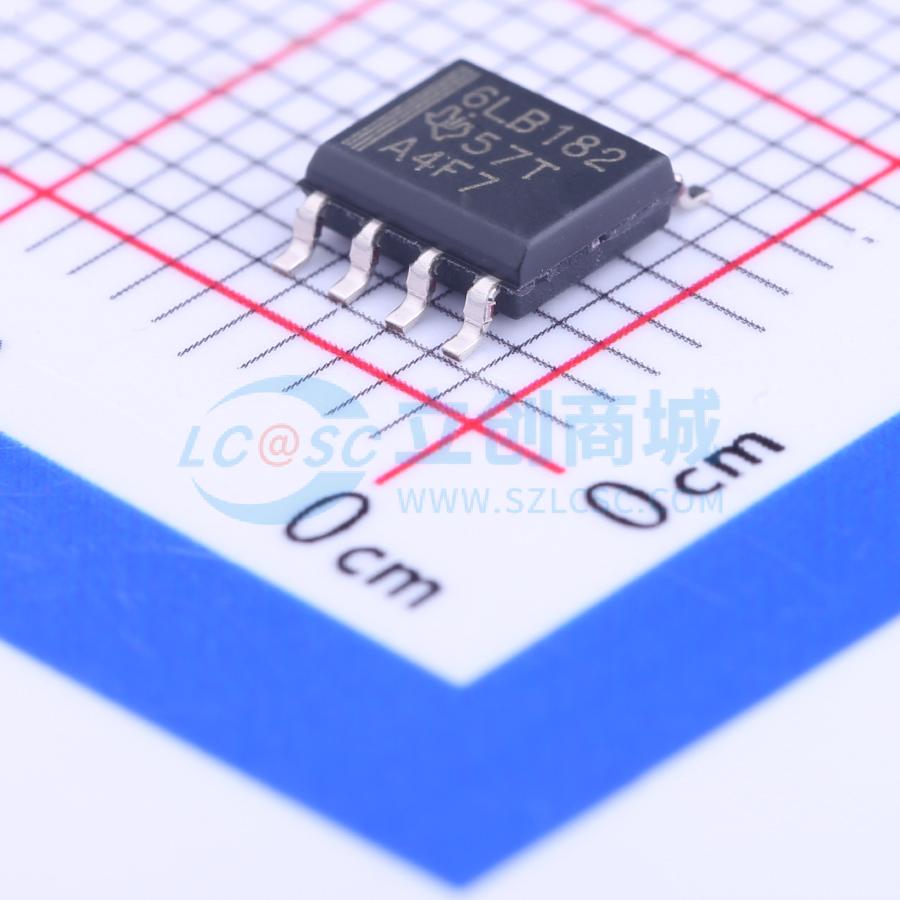

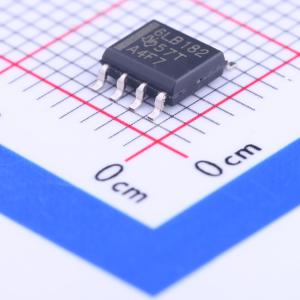

温馨提醒：图片仅供参考，商品以实物为准

SN65LBC182DR

差分总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 差分总线收发器，支持高达250 kbps的数据速率，具有高ESD保护和低功耗特性。
品牌名称: TI(德州仪器)
商品型号: SN65LBC182DR
商品编号: C141265
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SN65LBC182 和 SN75LBC182 是差分数据线路收发器，提供高级别的ESD保护，采用行业标准封装。该器件专为平衡传输线路设计，整合了一个三态差分线路驱动器和一个差分输入线路接收器，两者均采用5V单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，两者可在外部连接在一起，用作方向控制。驱动器输出和接收器输入在内部连接以形成差分输入输出总线端口，可为总线提供最小负载，可在宽共模电压范围内工作，适合合用线应用，适用于电气噪声环境。该器件总线引脚具有与四分之一单位负载等效的高输入电阻，允许在总线上连接多达128个类似器件，高ESD容差可保护器件的电缆连接。差动驱动器设计包含压摆率受控的输出，最高可支持250kbps的数据传输速率，相比不受控制的电压转换，压摆率控制允许从主干部署更长的末端接电缆和更长的残桩线。接收器设计可在输入悬空开路时提供高电平失效防护输出，禁用驱动器和接收器可实现超低的器件待机电源电流。SN65LBC182的额定工作温度范围为-40℃至85℃，SN75LBC182的额定工作温度范围为0℃至70℃。

商品特性

四分之一单位负载允许一条总线上多达 128 个器件
符合或超出ANSI标准TIA/EIA-485-A和ISO 8482:1987(E)的要求
受控的驱动器输出电压压摆率允许更长的电缆残桩长度
最高支持250kbps的信号传输速率
禁用状态电源电流最大值为250μA
具备热关断保护功能
采用开路失效防护接收器设计
接收器输入迟滞典型值为70mV
具备无干扰上电和断电保护功能
提供高级别ESD保护，高ESD容差可保护电缆连接端
整合三态差分线路驱动器与差分输入线路接收器
采用5V单电源供电
驱动器与接收器使能端可外接用作方向控制
禁用后可实现超低待机电源电流

应用领域

公用事业计量表
工业过程控制
楼宇自动化
合用线数据总线
电气噪声环境应用
电源逆变器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	250Kbps

	属性	参数值
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	250uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断
