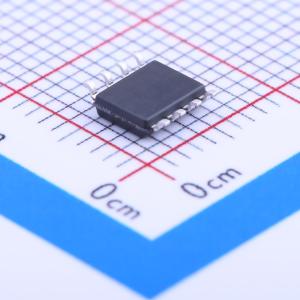

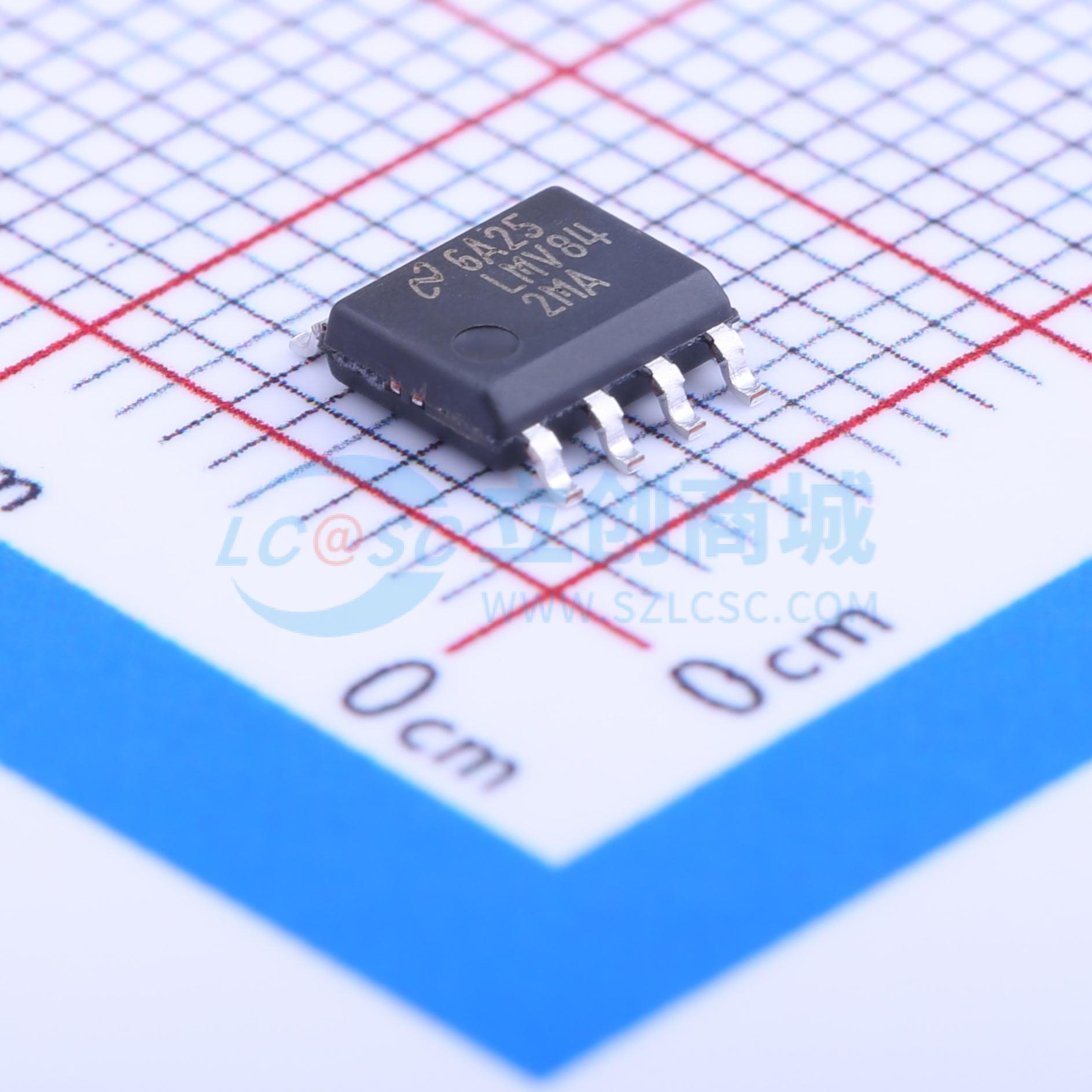

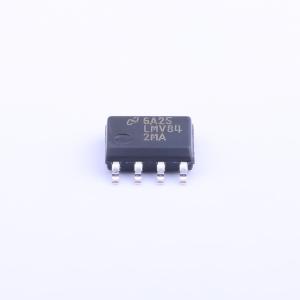

LMV842MAX/NOPB
LMV84x CMOS输入、RRIO、低功耗、宽电源电压范围4.5MHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV842 双通道 CMOS 输入、RRIO、宽电源电压范围运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV842MAX/NOPB
- 商品编号
- C139641
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 输入偏置电流(Ib) | 0.3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.3pA | |
| 噪声密度(eN) | 20nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 106dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
LMV84x 器件是低电压和低功耗运算放大器，在 2.7V 至 12V 电源电压范围内工作，具有轨至轨输入和输出功能。其低失调电压、低电源电流和 CMOS 输入特性使得它们非常适合高阻抗传感器接口和电池供电的应用。
商品特性
- 小型 5 引脚 SC70 封装 (2.00mm×1.25mm×0.95mm)
- 宽电源电压范围：2.7V 至 12V
- 可在 3.3V、5V 和 ±5V 额定电压下工作
- 低电源电流：每通道 1mA
- 单位增益带宽：4.5MHz
- 开环增益：133dB
- 输入失调电压：最大值为 500μV
- 输入偏置电流：0.3pA
- CMRR 为 112dB，PSSR 为 108dB
- 输入电压噪声：20nV/√Hz
- 温度范围：-40°C 至 125°C
- 轨至轨输入和输出 (RRIO)
应用领域
- 高阻抗传感器接口
- 电池供电仪表
- 高增益和仪表放大器
- DAC 缓冲器和有源滤波器
