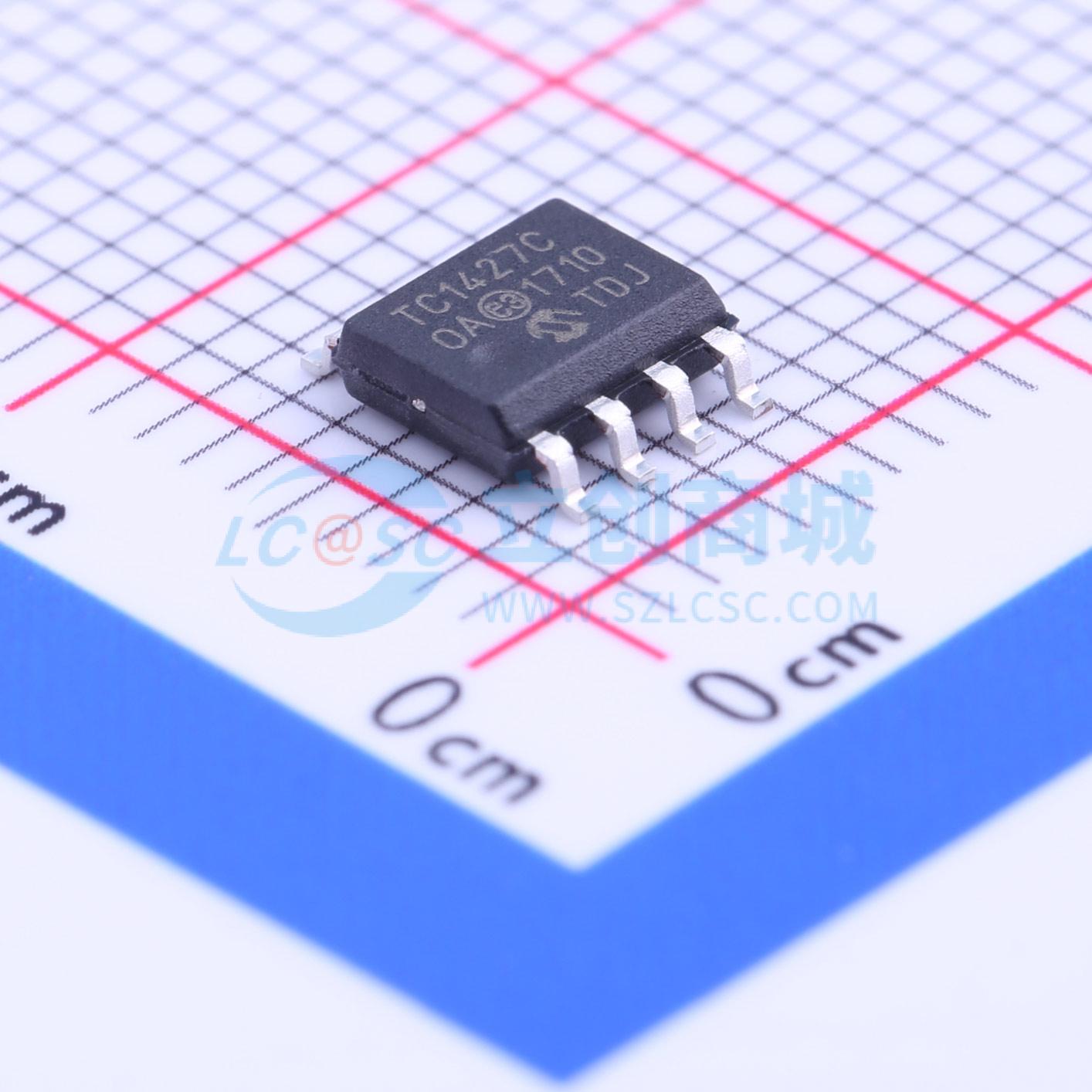

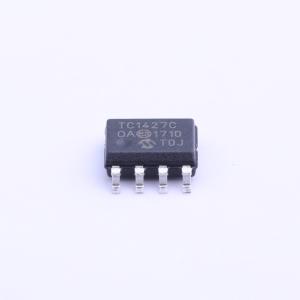

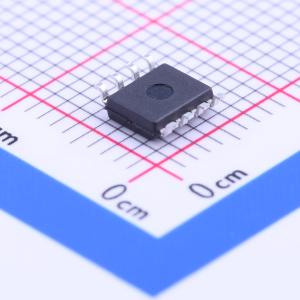

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.2A | |
| 拉电流(IOH) | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~16V | |
| 上升时间(tr) | 35ns | |
| 下降时间(tf) | 25ns | |
| 特性 | - | |
| 工作温度 | 0℃~+70℃@(Ta) |
商品概述
TC1426/TC1427/TC1428 是一系列 1.2A 双路高速驱动器。采用 CMOS 制造工艺，实现低功耗和高效率。 这些器件采用外延层制造，可有效短路导致 CMOS 闩锁的固有寄生晶体管。它们还采用了许多其他设计和工艺改进措施，以提高长期可靠性。 TC1426 与双极型 DS0026 兼容，但静态电流仅为其 1/5。TC1426/TC1427/TC1428 也与 TC426/TC427/TC428 兼容，但峰值输出电流为 1.2A，而 TC426/TC427/TC428 器件为 1.5A。 其他兼容的驱动器有 TC4426/TC4427/TC4428 和 TC4426A/TC4427A/TC4428A。TC4426/TC4427/TC4428 增加了输入可通过二极管保护电路承受高达 5V 负电压的特性。TC4426A/TC4427A/TC4428A 的输入到输出上升沿和下降沿延迟 t↑01 和 tD2 相匹配，适用于处理 25 纳秒范围内的短脉冲。上述所有驱动器引脚兼容。 高输入阻抗的 TC1426/TC1427/TC1428 驱动器与 CMOS/TTL 输入兼容，无需双极型器件所需的加速电路，且可由大多数 PWM 集成电路直接驱动。 该系列器件有反相和同相版本。规格经过优化，以实现低成本、高性能的器件，非常适合大批量制造商。
商品特性
- 低成本
- 闩锁保护：可承受 500 mA 反向输出电流
- ESD 保护 ±2kV
- 高峰值输出电流：1.2A
- 宽工作范围：-4.5V 至 16V
- 高容性负载驱动能力：38 纳秒内驱动 1000 pF
- 低延迟时间：最大 75 纳秒
- 逻辑输入阈值与电源电压无关
- 输出电压摆幅接近地或 VDD 25 mV 以内
- 低输出阻抗：8Ω
应用领域
- 功率 MOSFET 驱动器
- 开关模式电源
- 脉冲变压器驱动
- 小型电机控制
- 打印头驱动
