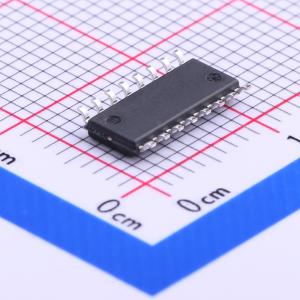

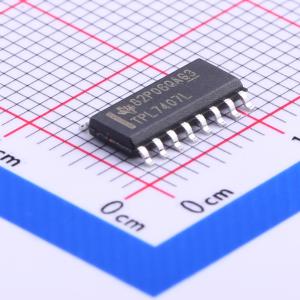

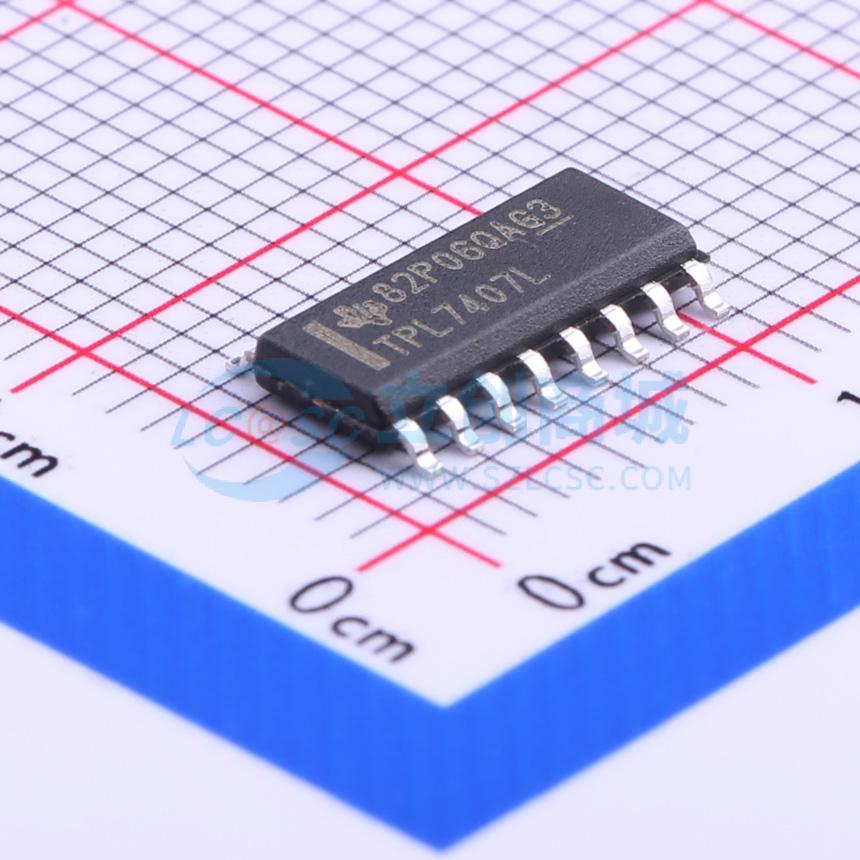

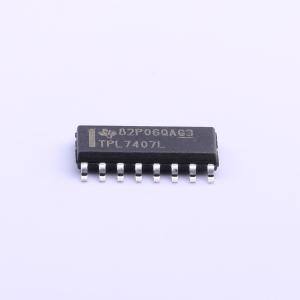

温馨提醒：图片仅供参考，商品以实物为准

TPL7407LDR

7通道低侧驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPL7407L 40V、7 通道 NMOS 阵列低侧驱动器
品牌名称: TI(德州仪器)
商品型号: TPL7407LDR
商品编号: C139663
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

TPL7407L 是一款高压、高电流 NMOS 晶体管阵列。这个器件包含 7 个特有高压输出的 NMOS 晶体管，这些晶体管具有针对开关电感负载的共阴极钳位二极管。一个单个 NMOS 通道的最大漏极电流额定值为 600mA。增加的全新稳压和驱动电路在整个通用输入输出 (GPIO) 范围内 (1.8V - 5.0V) 提供最大驱动强度。可将这些晶体管并联以实现更高的电流能力。 TPL7407L 的主要优势是其经提升的效率以及低于双极达灵顿 (Darlington) 器件的泄露值。借助于较低的 Vₒₗ ，功率耗散比传统中继驱动器少一半，每通道的电流少于 250mA。

商品特性

600mA 额定漏极电流 (每通道)
7通道达灵顿（Darlington）阵列（例如 ULN2003A）的CMOS引脚到引脚改进
功耗（极低 Vₒₗ ）电流为 100mA 时，Vₒₗ 低于达灵顿(Darlington）阵列的四分之一
每通道小于 10nA 的极低输出泄露
扩展环境温度范围：Tₐ = -40°C 至 125°C
高压输出40V
与 1.8V 至 5.0V 微控制器和逻辑接口兼容
用于感应反冲保护的内部自振荡二极管
输入下拉电阻器可实现三态输入驱动器
用来消除嘈杂环境中寄生运行的输入电阻电容 (RC) 缓冲器
静电放电（ESD)保护性能超过JESD 22 规范要求
-2KV人体模型(HBM)，500V充电器件模型(CDM)
采用 16引脚小外形尺寸集成电路(SOIC)和薄型小外形尺寸 (TSSOP)封装

应用领域

继电器
单极步进& 有刷直流电机
螺线管&阀门
发光二极管 (LED)
逻辑电平位移
栅极＆绝缘栅双极型晶体管(IGBT)驱动

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	最大输入电压(VI)	30V
	工作温度	-40℃~+150℃

	属性	参数值
	输入电流(on)	10uA
	输入电流(off)	500nA
	正向压降(Vf)	1.4V
	输入电容(Ci)	5pF
