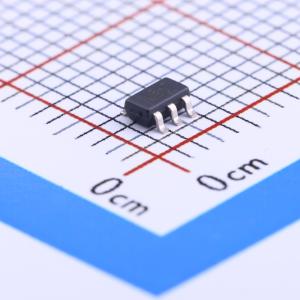

温馨提醒：图片仅供参考，商品以实物为准
OPA820IDBVR
单位增益稳定、低噪声、电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA820 单位增益稳定、低噪声、电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA820IDBVR
- 商品编号
- C140302
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 280MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 240V/us | |
| 输入偏置电流(Ib) | 16uA | |
| 输入失调电流(Ios) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 5.6mA | |
| 输出电流 | 80mA | |
| 工作温度 | -45℃~+85℃ | |
| 单电源电压 | 5V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-2.5V；2.5V~6V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA820是一款单位增益稳定的低噪声电压反馈运算放大器，可在5.6mA的低电源电流下实现宽带宽输出，具备极低输入噪声电压和高输出电流。单位增益下可提供800MHz以上带宽，峰化小于1dB，在低功耗器件中兼具出色的直流精度，输入失调电压最大为±750μV、输入失调电流最大为±400nA，可为脉冲放大应用提供出色的直流精度。极小的输入输出电压摆幅裕度允许该器件在单5V电源下实现2VPP以上输出摆幅，该输出摆幅可满足大多数模数转换器输入范围需求，相比典型轨到输出运算放大器功耗更低、噪声更低。极低的微分增益/微分相位可支持低成本复合视频线路驱动应用，现有设计可采用工业标准引脚的8引脚SOIC封装，新兴高密度便携应用可采用5引脚SOT-23封装，在SOT封装中具备较低热阻抗，在商用和工业温度范围内都符合完整规格要求，可在宽温度范围提供稳定性能。
商品特性
- 单位增益稳定
- 增益为2时带宽可达240MHz
- 输出电流范围为±110mA
- 输入噪声低，为2.5nV/√Hz
- 电源电流低，为5.6mA
- 电源电压范围灵活，支持双电源±2.5V~±6V、单电源5V~12V
- 直流精度优异，25℃下输入失调电压最大为±750μV，输入失调电流最大为±400nA
- 微分增益/微分相位低，可达0.01%或0.03°
- 提供8引脚SOIC、5引脚SOT-23两种封装可选
- 全规格覆盖商用、工业温度范围
应用领域
- 低成本视频线路驱动器
- 模数转换器前置放大器
- 有源滤波器
- 低噪声积分器
- 便携式测试设备
- 光信道放大器
- 低功耗基带放大器
- CCD成像信道放大器
- OPA650和OPA620升级替换
