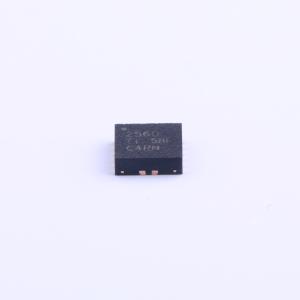

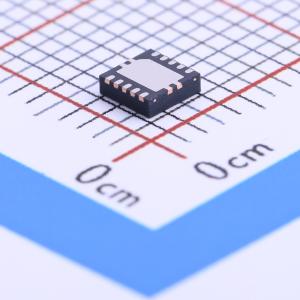

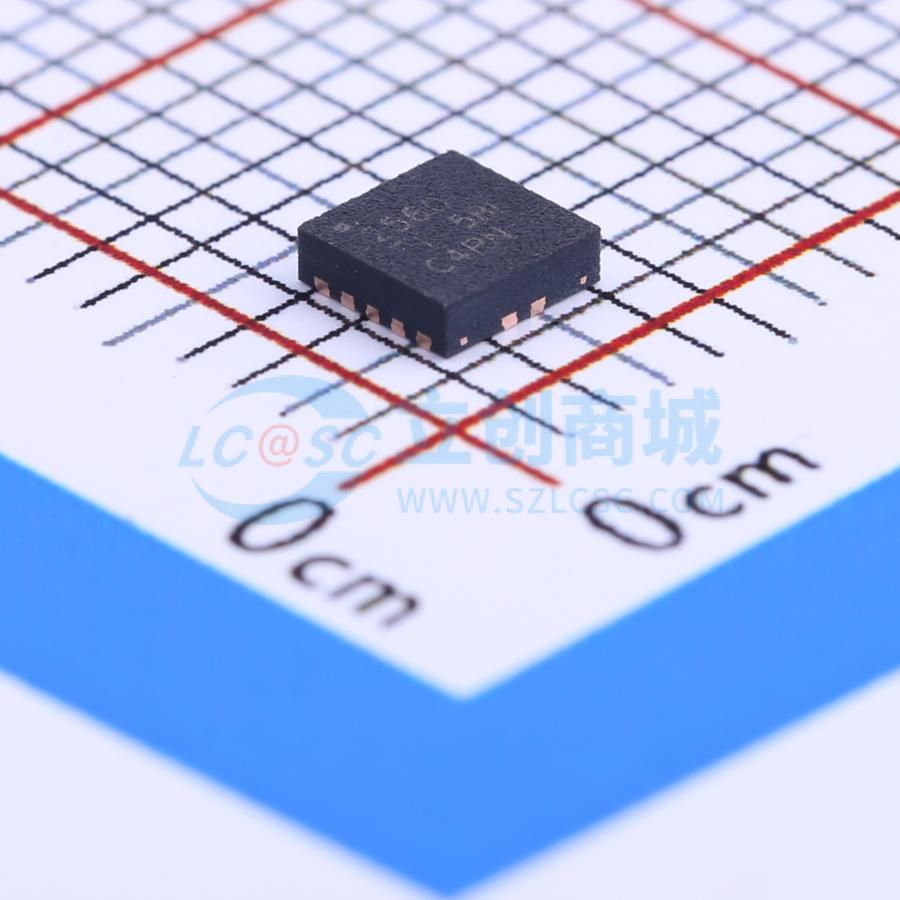

TPS2560DRCR

双通道精密可调电流限制电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2560 低电平有效的双通道 0.25-2.8A 可调节 ILIMIT、2.5-6.5V、44mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2560DRCR
商品编号: C140304
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS2560和TPS2561是双通道电源分配开关，适用于需要精确限流或遇到重容性负载和短路的应用场景。这些器件可通过外部电阻为每个通道提供250 mA至2.8 A（典型值）的可编程限流阈值。电源开关的上升和下降时间受到控制，以最大限度减少开关过程中的电流浪涌。当输出负载超过限流阈值时，TPS256x器件的每个通道会切换到恒流模式，将输出电流限制在安全水平。每个通道的FAULTx逻辑输出在过流和过温情况下会独立拉低。

商品特性

两个独立的限流通道，满足USB限流要求
可调限流范围：250 mA至2.8 A（典型值）
2.8 A时，限流精度为±7.5%
快速过流响应 - 3.5 μs（典型值）
两个44 mΩ高端MOSFET
工作范围：2.5 V至6.5 V
最大待机电源电流为2 μA
内置软启动
具备15 kV/8 kV系统级ESD防护能力
UL认证 – 文件编号：E169910
通过CB和Nemko认证

应用领域

USB端口/集线器
数字电视
机顶盒
VOIP电话

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	低电平有效
	最大连续电流	2.8A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	44mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
