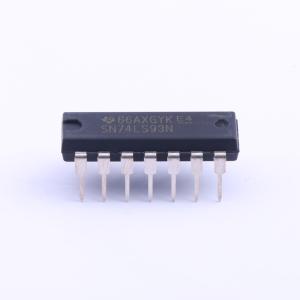

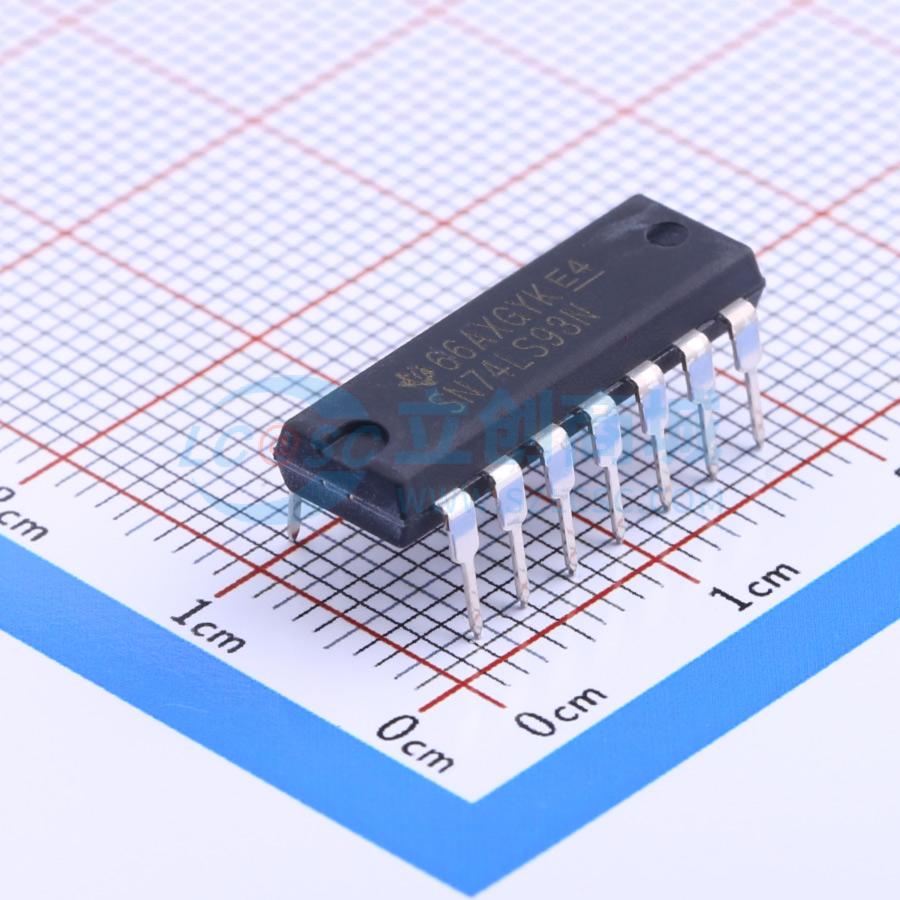

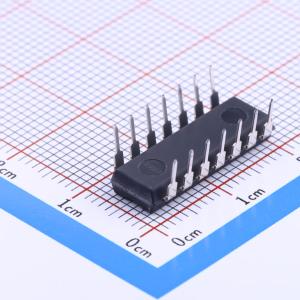

SN74LS93N

十进制、十二分频和二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS93 4 位二进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74LS93N
商品编号: C140325
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

本次介绍的为多款单片计数器产品，包含'90A、LS90十进制计数器，'92A、LS92十二分频计数器，'93A、LS93 4位二进制计数器。每个单片计数器集成四个主从触发器和附加门电路，可提供一个二分频计数器和一个三级二进制计数器，不同型号的三级二进制计数器计数周期长度不同：'90A和LS90为五分频，'92A和LS92为六分频，'93A和LS93为八分频。

商品特性

全系列计数器均带有门控零复位功能
'90A和LS90额外带有门控置九输入
可通过端口连接获得对应最大计数长度，最大计数长度分别为十进制、十二分频、4位二进制
'90A或LS90可通过端口连接得到对称十分频计数，可在QA输出端获得十分频方波
提供多种封装类型与系列型号可选
典型功耗：'90A为145mW，'92A为130mW，LS系列为45mW
最大额定参数：电源电压VCC为7V，输入电压为5.5V，发射极间电压为5.5V，存储温度范围为-65℃~150℃
工作自由空气温度范围：SN54系列为-55℃~125℃，SN74系列为0℃~70℃
QA输出可在驱动CKB输入的同时保持完整扇出能力

应用领域

BCD九补码相关应用
通用数字计数、分频场景

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74LS
	计时方向	向上计数器
	工作电压	4.75V~5.25V
	元件数	1
	触发沿	上升沿

	属性	参数值
	复位方式	异步
	计时方式	-
	计数速率	42MHz
	传播延迟(tpd)	42ns
	耗散功率(Pd)	45mW
	工作温度	0℃~+70℃
	功能特性	复位功能
