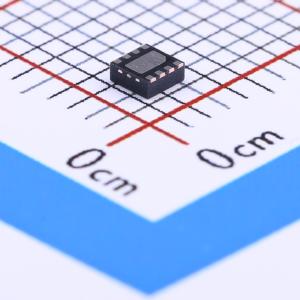

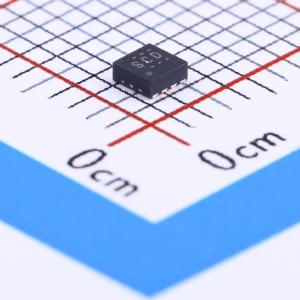

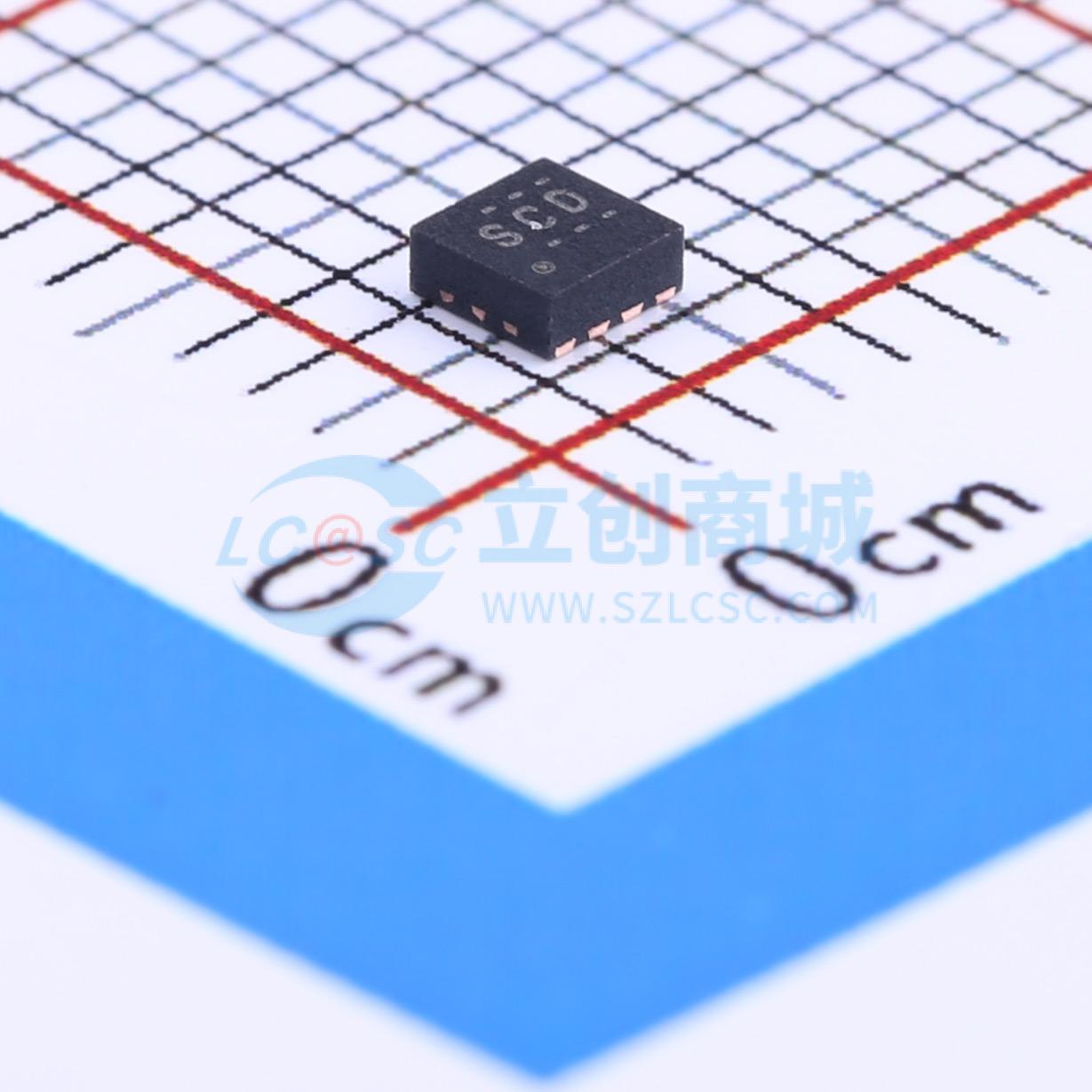

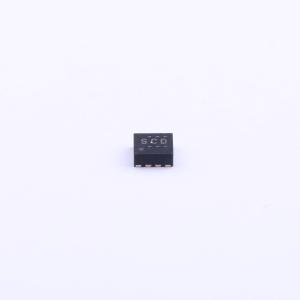

TLV62065TDSGRQ1实物图
  • TLV62065TDSGRQ1商品缩略图
  • TLV62065TDSGRQ1商品缩略图
  • TLV62065TDSGRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLV62065TDSGRQ1

降压型 2A 2.9V~5.5V

描述
TLV62065-Q1 是一款高效的同步降压DC-DC转换器,具有可调输出电压。该器件在轻载条件下自动进入省电模式,以保持高效率。输入电压范围为2.9至5.5V,最大输出电流为2A。适用于汽车信息娱乐系统、高级驾驶辅助系统(ADAS)和汽车显示器等应用。
品牌名称
TI(德州仪器)
商品型号
TLV62065TDSGRQ1
商品编号
C140328
商品封装
WSON-8-EP(2x2)​
包装方式
编带
商品毛重
0.4克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压2.9V~5.5V
输出电压800mV~5.5V
输出电流2A
开关频率3MHz
工作温度-40℃~+105℃@(TA)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

TLV62065-Q1器件是一款高效同步降压型DC-DC转换器,输出电压可调。该器件的开关频率为3 MHz,可提供高达2 A的输出电流。 其输入电压范围为2.9至5.5 V,非常适合将5 V或3.3 V系统电源轨进行电源转换。在轻负载电流情况下,TLV62065-Q1器件会进入省电模式,以在整个负载电流范围内保持高效率。对于低噪声应用,可通过将MODE引脚拉高,强制TLV62065-Q1器件进入固定频率PWM模式。 在关断模式下,电流消耗可降至小于1 μA,并且内部电路会对输出电容进行放电。 TLV62065-Q1器件搭配1 μH电感和10 μF输出电容工作。 TLV62065-Q1器件采用2.500mm×2.5mm×0.75mm的小型8引脚WSON封装。

商品特性

  • 符合汽车应用要求
  • 遵循AEC-Q100测试指南,测试结果如下:
    • 器件温度等级2:环境工作温度范围为-40℃至+105℃
    • 器件HBM ESD分类等级2
    • 器件CDM ESD分类等级C4B
  • 输入电压范围为2.9至5.5 V
  • 效率高达97%
  • 具备省电模式或固定频率PWM模式
  • PWM模式下输出电压精度为±2%
  • 输出电容放电功能
  • 典型静态电流为18 μA
  • 100%占空比实现最低压降
  • 时钟抖动功能
  • 采用2mm×2mm×0.75mm WSON封装

应用领域

  • 汽车信息娱乐系统和仪表盘
  • 高级驾驶辅助系统(ADAS)
  • 汽车显示屏
