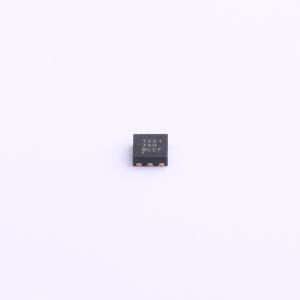

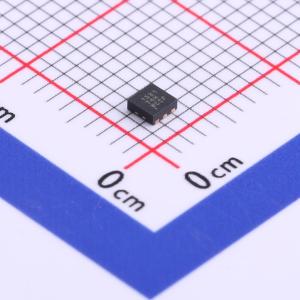

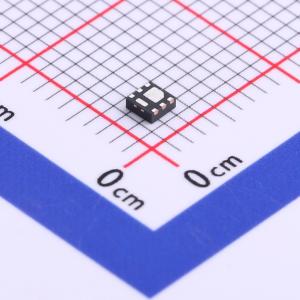

温馨提醒：图片仅供参考，商品以实物为准
CSD16301Q2
1个N沟道 耐压:25V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD16301Q2 采用 2mm x 2mm SON 封装的单通道、29mΩ、25V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD16301Q2
- 商品编号
- C140340
- 商品封装
- WSON-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 25V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 34mΩ@3V,4A | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 1.55V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.8nC@4.5V | |
| 输入电容(Ciss) | 340pF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 215pF |
商品概述
该 25V 19mΩ 2mm × 2mm SON NexFET 功率 MOSFET 可以极大地降低电源转换和负载管理应用中的损耗。 2mm × 2mm SON 封装可提供相对于封装尺寸而言出色的热性能。 特性：
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 无铅端子镀层
- 符合 RoHS
- 无卤素
- SON 2mm × 2mm 塑料封装
应用领域
- 直流/直流转换器
- 电池和负载管理应用
