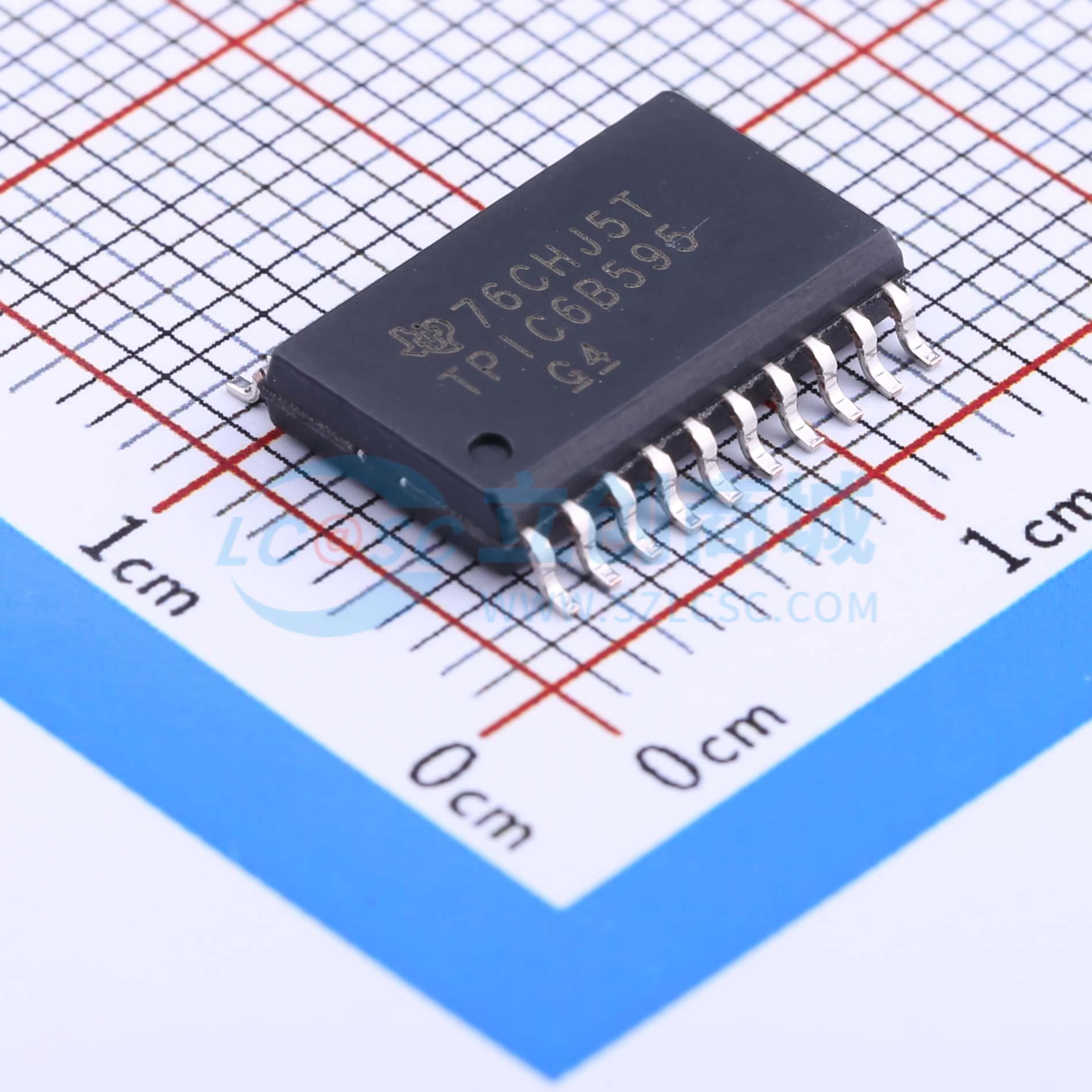

温馨提醒：图片仅供参考，商品以实物为准
TPIC6B595DWRG4
开路漏极输出 8位串行至串行或并行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单片、高压、中等电流功率8位移位寄存器，专为负载功率要求相对较高的系统而设计。该器件包含内置的输出钳位电压，用于提供电感瞬态保护。电源驱动器应用包括继电器、螺线管和其他中等电流或高电压负载。该器件包含一个可对8位D类存储寄存器进行馈送的8位串行输入、并行输出移位寄存器。移位和存储寄存器之间的数据传输分别在移位寄存器时钟(SRCK)和寄存器时钟(RCK)的上升沿上发生。当移位寄存器清零(SRCLR)为高电平时，存储寄存器将数据传输到输出缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPIC6B595DWRG4
- 商品编号
- C140359
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 5MHz | |
| 元件数 | 1 | |
| 每个元件位数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开漏 | |
| 系列 | TPIC | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 150ns@5V,30pF | |
| 输出电流 | 150mA |
应用领域
- 仪器仪表集群
- 告警灯
- LED照明和控制
- 汽车继电器或螺线管驱动器
