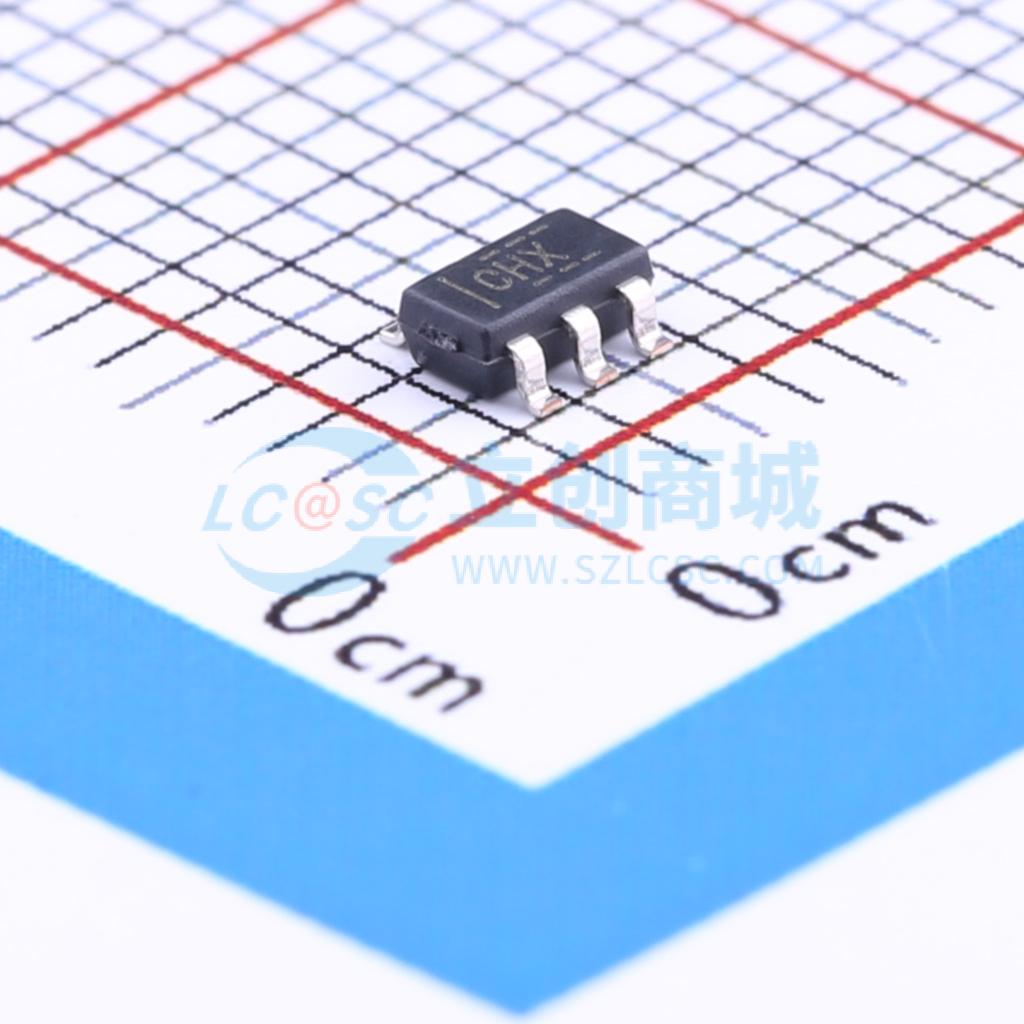

TPS2552DBVR-1

精密可调限流电源分配开关

SMT扩展库PCB免费打样

描述: TPS2552-1 低电平有效且具有闭锁和反向阻断功能的 0.075-1.7A 可调节ILIMIT、2.5-6.5V、85mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2552DBVR-1
商品编号: C140331
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS255x 和 TPS255x-1 电源分配开关适用于需要精确电流限制或遇到大容性负载和短路的应用，并提供高达1.5A的连续负载电流。这些设备通过外部电阻提供了75mA到1.7A（典型值）之间的可编程电流限制阈值。在较高的电流限制设置下，可以实现±6%的电流限制精度。电源开关的上升和下降时间被控制以最小化开启和关闭期间的电流浪涌。

当输出负载超过电流限制阈值时，TPS255x 设备使用恒定电流模式将输出电流限制在安全水平。TPS255x-1 设备通过在过流或反向电压情况下锁定电源开关来提供断路器功能。内部反向电压比较器在输出电压高于输入电压时禁用电源开关，以保护开关输入侧的设备。在过流和反向电压条件下，故障输出置低。

商品特性

最大负载电流可达1.5A，在1.7A时的电流限制精度为±6%（典型值）
满足USB电流限制要求
向下兼容TPS2550和TPS2551
可调电流限制：75mA至1700mA（典型值）
恒流（TPS255x）和锁存关闭（TPS255x-1）版本
快速过流响应 - 2微秒（典型值）
高边MOSFET电阻85毫欧（DBV封装）
反向输入输出电压保护
工作范围：2.5V至6.5V
内置软启动
根据IEC 61000-4-2标准，具有15kV ESD保护（带有外部电容）
UL认证 - 文件号E169910及NEMKO IEC60950-1-am1 ed2.0
查看TI开关产品组合

应用领域

USB 端口和集线器
数字电视
机顶盒
VoIP 电话

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效

	属性	参数值
	最大连续电流	1.5A
	工作电压	2.5V~6.5V
	导通电阻	85mΩ
	工作温度	-40℃~+150℃
