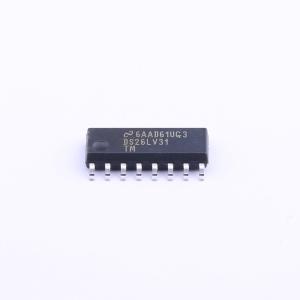

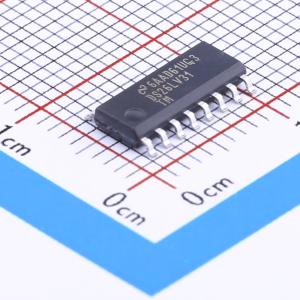

温馨提醒：图片仅供参考，商品以实物为准
DS26LV31TM/NOPB
3.3V供电 驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS26LV31T 3V 增强型 CMOS 四路差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS26LV31TM/NOPB
- 商品编号
- C140324
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 100uA | |
| 功能特性 | 使能关断 |
商品概述
DS26LV31T是一款高速四路差分CMOS驱动器，满足TIA/EIA-422-B和ITU-T V.11标准要求，静态电源电流最大值为100μA，差分输出可保证不低于2V的差分输出电压，EN和EN*输入可支持低电平有效或高电平有效控制三态输出，四个驱动器共用使能控制，所有驱动器输入都配有静电放电保护二极管，输出带有增强型静电放电防护，耐受电压大于7kV，驱动器和使能输入兼容低电压LVTTL和LVCMOS器件，适合电池供电和功耗敏感类应用。
商品特性
- 工业级产品满足TIA/EIA-422-B(RS-422)和ITU-T V.11标准要求
- 可与现有5V RS-422网络互操作
- 支持工业温度范围
- 工作条件下保证差分输出电压最小值为2V
- 采用平衡输出交越设计，可降低电磁干扰，典型值在50%电压电平的40mV范围内
- 低功耗设计，3.3V静态功耗为330μW
- 电缆输入输出引脚静电放电防护等级≥7kV(人体放电模式)
- 最大驱动器偏移为2ns，最大转换时间为10ns
- 引脚与DS26C31兼容
- 提供SOIC和CLGA封装可选
- 驱动器和使能输入兼容低压LVTTL和LVCMOS器件
应用领域
- 电池供电设备
- 功耗敏感的差分驱动场景
- RS-422标准差分传输网络
