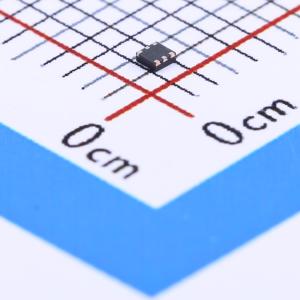

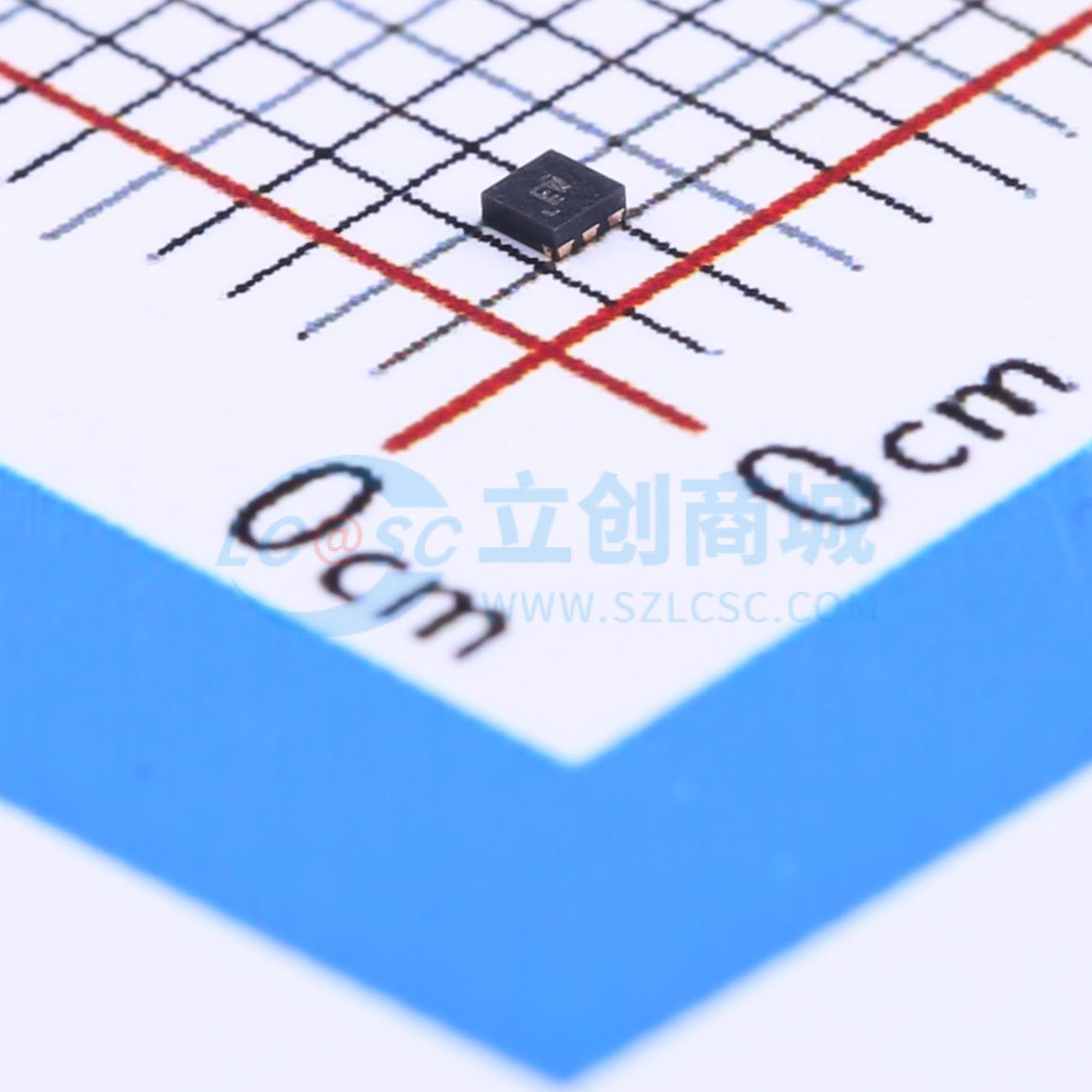

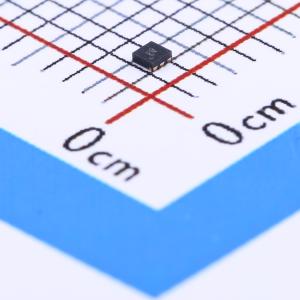

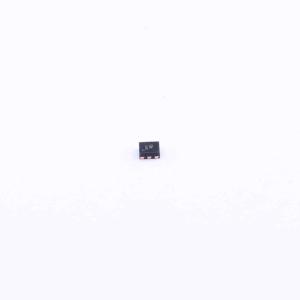

温馨提醒：图片仅供参考，商品以实物为准
TLV3691IDPFR
TLV3691 0.9V至6.5V，nanoPower比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3691 小型毫微功耗单通道比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3691IDPFR
- 商品编号
- C140305
- 商品封装
- X2SON-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 30pA | |
| 传播延迟(tpd) | 24us | |
| 滞后电压(Vhys) | 17mV | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 | |
| 输出模式 | - |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 75nA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6.5V | |
| 单电源 | 0.9V~6.5V | |
| 双电源(Vee ~ Vcc) | -3.25V~-0.45V；0.45V~3.25V | |
| 输入失调电压温漂(Vos TC) | 70uV/℃ | |
| 输入失调电流(Ios) | 8pA | |
| 响应时间(tr) | 330ns |
商品概述
TLV3691提供了宽电源电压范围、低静态电流（最大150 nA）以及轨到轨输入。所有这些特性都集成在行业标准且极小的封装中，使该器件成为便携式电子设备和工业系统的低压、低功耗应用的理想选择。 该器件提供单通道版本，其低功耗、宽电源电压范围和宽温度范围使其具有足够的灵活性，几乎可以适用于从消费类到工业类的任何应用。TLV3691提供SC70 - 5和1 mm × 1 mm DFN - 6封装。该器件规定的工作温度范围为扩展工业温度范围 - 40°C至125°C。
商品特性
- 低静态电流：75 nA
- 宽电源电压范围：0.9 V至6.5 V；±0.45 V至±3.25 V
- 微型封装：DFN - 6（1 mm×1 mm）、5引脚SC70
- 输入共模范围超出两轨100 mV
- 响应时间：24 μs
- 低输入失调电压：±3 mV
- 推挽输出
- 工业温度范围： - 40°C至125°C
应用领域
- 过压和欠压检测
- 窗口比较器
- 过流检测
- 过零检测
- 系统监控：智能手机、平板电脑、工业传感器、便携式医疗设备
