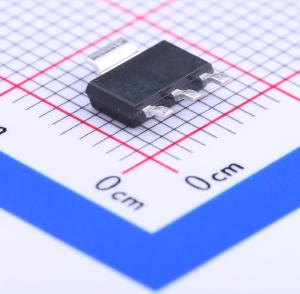

温馨提醒：图片仅供参考，商品以实物为准
LM3940IMP-3.3/NOPB
用于 5V 至 3.3V 电压转换的 1A 低压降稳压器
- 描述
- LM3940 用于 5V 至 3.3V 电压转换的 1A 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3940IMP-3.3/NOPB
- 商品编号
- C140319
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 500mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 250uVrms | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM3940是一款1A低压差稳压器，旨在通过5V电源提供3.3V电压。 LM3940非常适合同时包含5V和3.3V逻辑电路的系统，其主电源由5V总线提供。 由于LM3940是一款真正的低压差稳压器，即使输入电压低至4.5V，它也能将3.3V输出电压保持在稳压范围内。 LM3940采用TO - 220封装，这意味着在大多数应用中，无需额外的散热片即可提供高达1A的负载电流。 表面贴装DDPAK/TO - 263封装占用的电路板空间极小，且焊接到PCB板的铜层上时具有出色的散热能力。
商品特性
- 输入电压范围：4.5V至5.5V
- 输出电压随温度变化有明确规格
- 出色的负载调整率
- 额定输出电流为1A
- 仅需一个外部元件
- 内置过热保护功能
- 具备短路保护
应用领域
- 笔记本电脑和台式电脑逻辑系统
