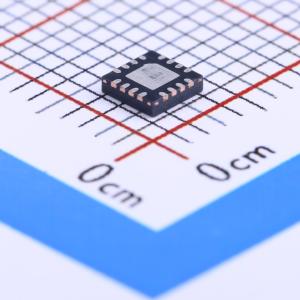

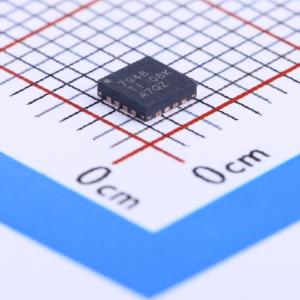

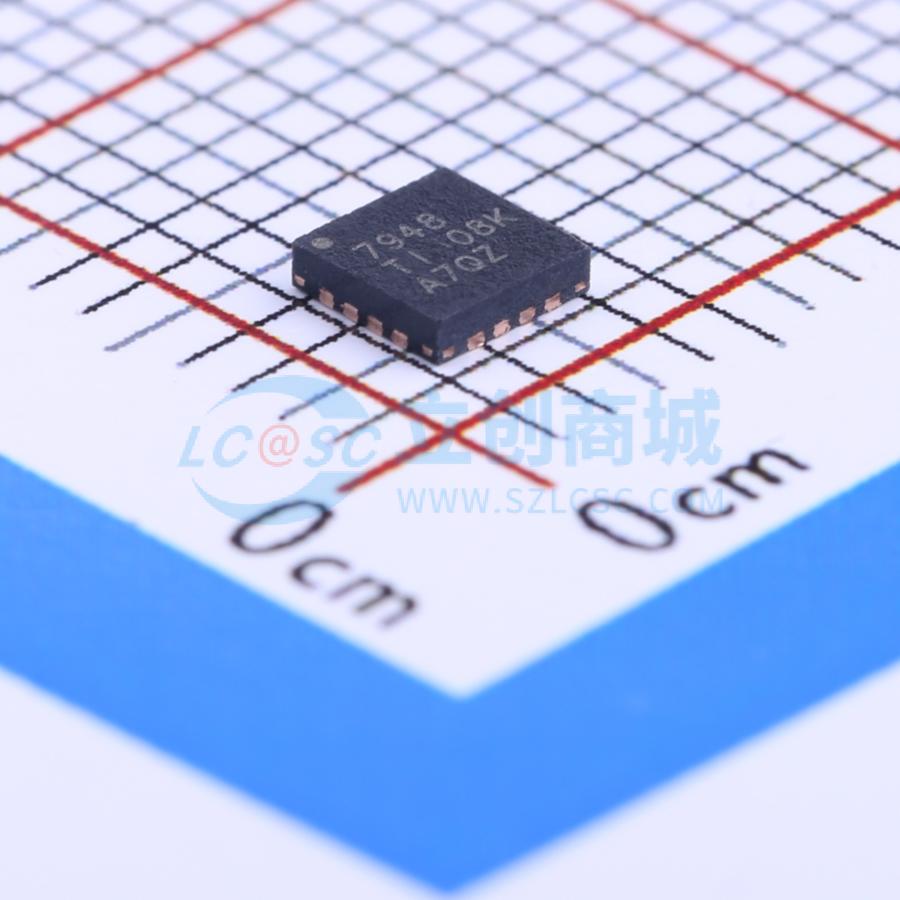

ADS7948SRTER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10位，2MSPS，双通道，单极性，伪差分，超低功耗SAR模数转换器
品牌名称: TI(德州仪器)
商品型号: ADS7948SRTER
商品编号: C140310
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

ADS7947/8/9分别为12位、10位和8位2MSPS模数转换器（ADC）。这些器件以2MSPS采样率运行，采用标准的16时钟数据帧。此外，通过针对转换所需的时钟数量进行优化的短数据帧，ADS7947（12位）可在2.1MSPS下运行，ADS7948（10位）可在2.57MSPS下运行，ADS7949（8位）可在3MSPS下运行，且性能不会下降。这些器件兼具出色的直流精度和卓越的动态性能，这一系列引脚兼容的器件包括一个双通道输入多路复用器和一个带有固有采样保持（S/H）输入级的低功耗逐次逼近寄存器（SAR）ADC。 ADS7947/8/9支持宽模拟电源范围，允许满量程输入范围扩展至5V。一个简单的SPI接口，其数字电源低至1.65V即可运行，便于与各种数字控制器轻松连接。在低速运行时可启用自动掉电功能，以显著降低功耗。

商品特性

采样率：2MSPS
引脚兼容系列：12/10/8位
卓越性能：
- 无漏码积分非线性（INL）：1LSB（最大值）
- 信噪比（SNR）：72dB（最小值）
低功耗：2MSPS运行时为7.5mW
低速自动掉电：500kSPS时为3.8mW，100kSPS时为0.8mW，20kSPS时为0.16mW
宽电源范围：
- 模拟：2.7V至5.5V
- 数字：1.65V至AVDD
简单串行接口（SPI）
在-40℃至+125℃温度范围内全面规格
小尺寸封装：3mm x 3mm QFN

应用领域

通信系统
光网络
医疗仪器
电池供电设备
数据采集系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	2MHz
	通道数	2
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	0.3LSB
	工作温度	-40℃~+125℃
