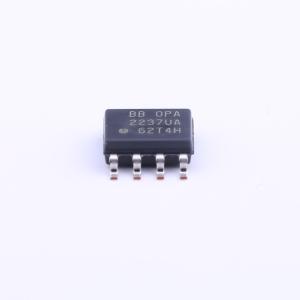

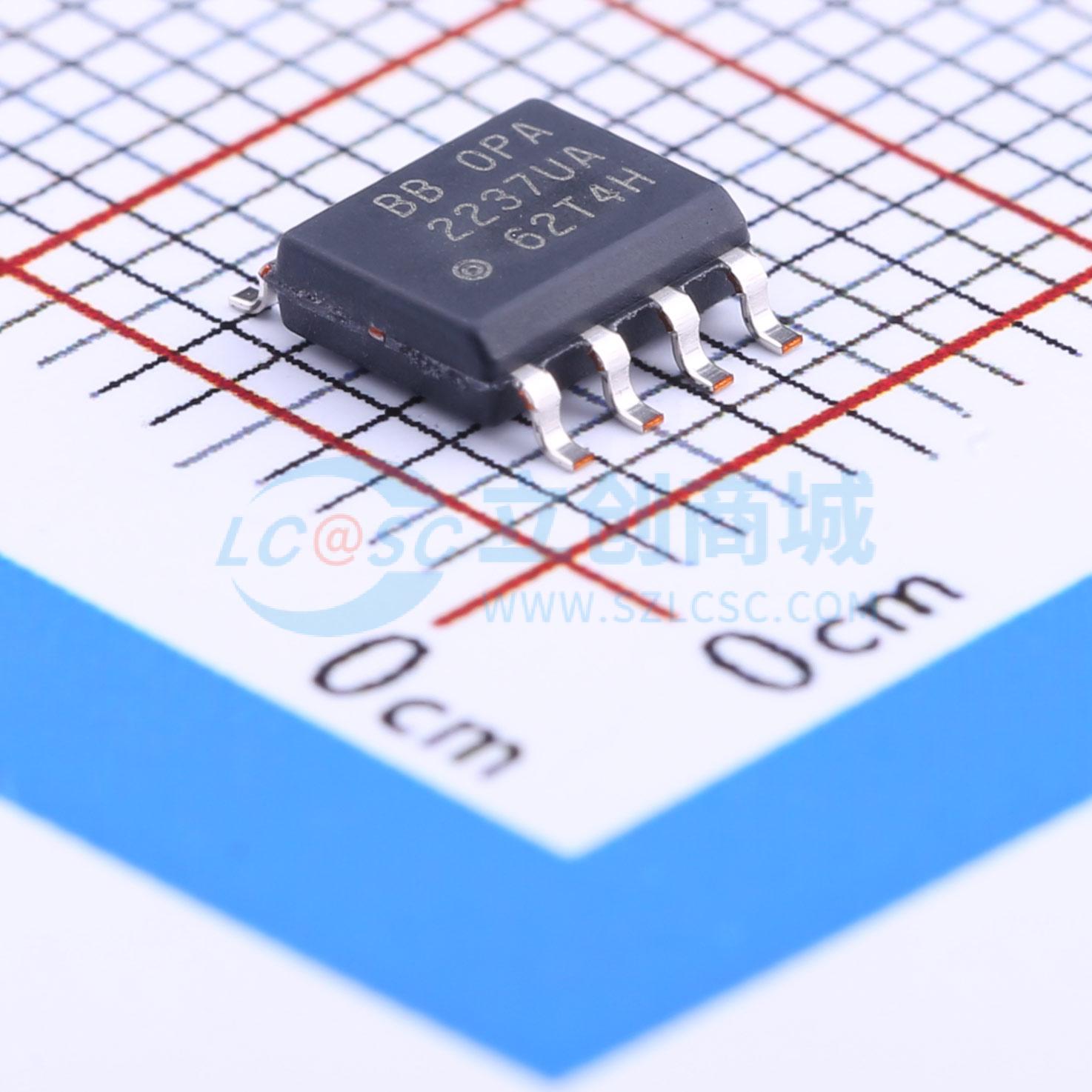

OPA2237UA/2K5

单电源运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA2237 MicroAmplifier™ 系列、双通道单电源运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2237UA/2K5
商品编号: C140316
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	750uV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	10nA
	输入失调电流(Ios)	10nA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	86dB
	静态电流(Iq)	200uA
	输出电流	8mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~36V
	双电源电压(Vee~Vcc)	-18V~-1.35V；1.35V~18V
	功能特性	内置补偿

商品概述

OPAx237是MicroAmplifier系列单电源运算放大器，尺寸小巧，具备低失调电压、低静态电流、低偏置电流和宽电源电压范围的特点，单通道和双通道版本规格完全相同，可大幅提高设计灵活性，适配单电源供电和空间受限的应用场景。本系列产品可采用单电源或双电源供电，采用单电源供电时，输入共模范围延伸到地电位以下，输出能摆动到距离地电位10mV以内；双通道和四通道设计采用完全独立的电路，可尽可能减少串扰并消除相互干扰；产品采用节省空间的表面贴装型封装，额定工作温度范围为-40℃至+85℃，可提供宏模型用于设计分析。

商品特性

提供多种通道数与封装类型：单通道对应SOT23-5、SO-8封装，双通道对应VSSOP-8、SO-8封装，四通道对应SSOP-16封装，四通道版本已停产
VSSOP-8引脚数与SO-8相同，尺寸仅为SO-8的二分之一；SOT23-5尺寸更小，仅为SOIC-8的四分之一
低失调电压，Vs=5V时最大为750μV
宽电源电压范围：单电源2.7V至36V，双电源±1.35V至±18V
低静态电流，最大值为350μA
带宽为1.5MHz

应用领域

电池供电仪表
便携式器件
PCMCIA卡
医疗仪器
测试设备
