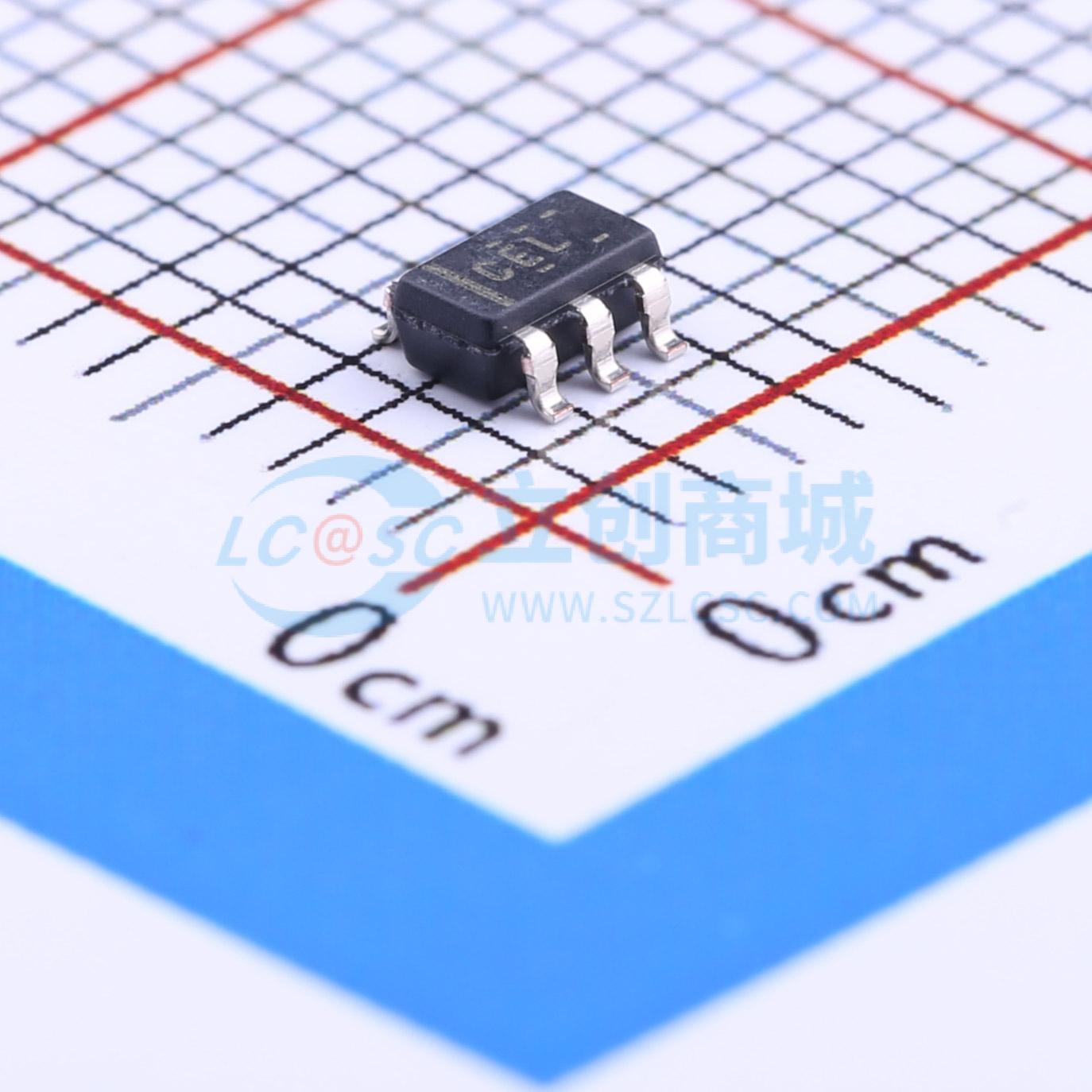

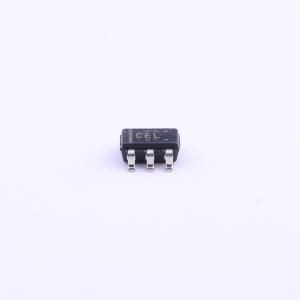

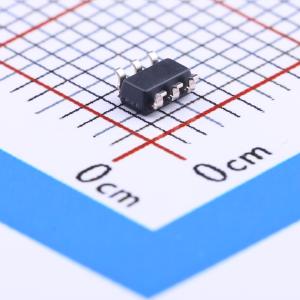

TPS3808G50QDBVRQ1

TPS3808Gxx-Q1微处理器监控电路可监控0.4 V至5 V的系统电压，当检测电压降至预设阈值以下，或手动复位（MR）引脚电平变为逻辑低电平时，输出漏极开路的复位（RESET）信号。在检测电压和MR引脚电平恢复到各自的阈值以上后，复位输出将在用户可调节的延迟时间内保持低电平。

TPS3808Gxx-Q1器件采用精密基准源，在V_Π ≤3.3 V时可实现0.5%的阈值精度。复位延迟时间可通过断开C_T引脚设置为20 ms，通过使用电阻将C_T引脚连接到V_DD设置为300 ms，也可通过将C_T引脚连接到外部电容，由用户将其设置为1.25 ms至10 s。TPS3808Gxx-Q1的典型静态电流极低，仅为2.4 μA，因此非常适合电池供电应用。该器件采用小型SOT-23封装（其中一款采用WSON封装），并在-40°C至+125°C（T_J）的温度范围内进行了全面的规格测试。

• 符合汽车应用要求
• 具有可调节延迟时间（1.25 ms至10 s）的上电复位发生器
• 极低的静态电流：典型值为2.4 μA
• 高阈值精度：典型值为0.5%
• 提供适用于1.2 V至5 V标准电压轨的固定阈值电压，以及低至0.4 V的可调电压
• 手动复位（MR）输入
• 漏极开路复位输出
• 温度范围：-40°C至+125°C
• 小型SOT-23封装和WSON封装（仅TPS3808G01QDRVRQ1）

• DSP或微控制器应用
• FPGA和ASIC应用
• 汽车视觉、汽车雷达
