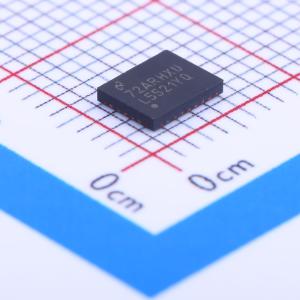

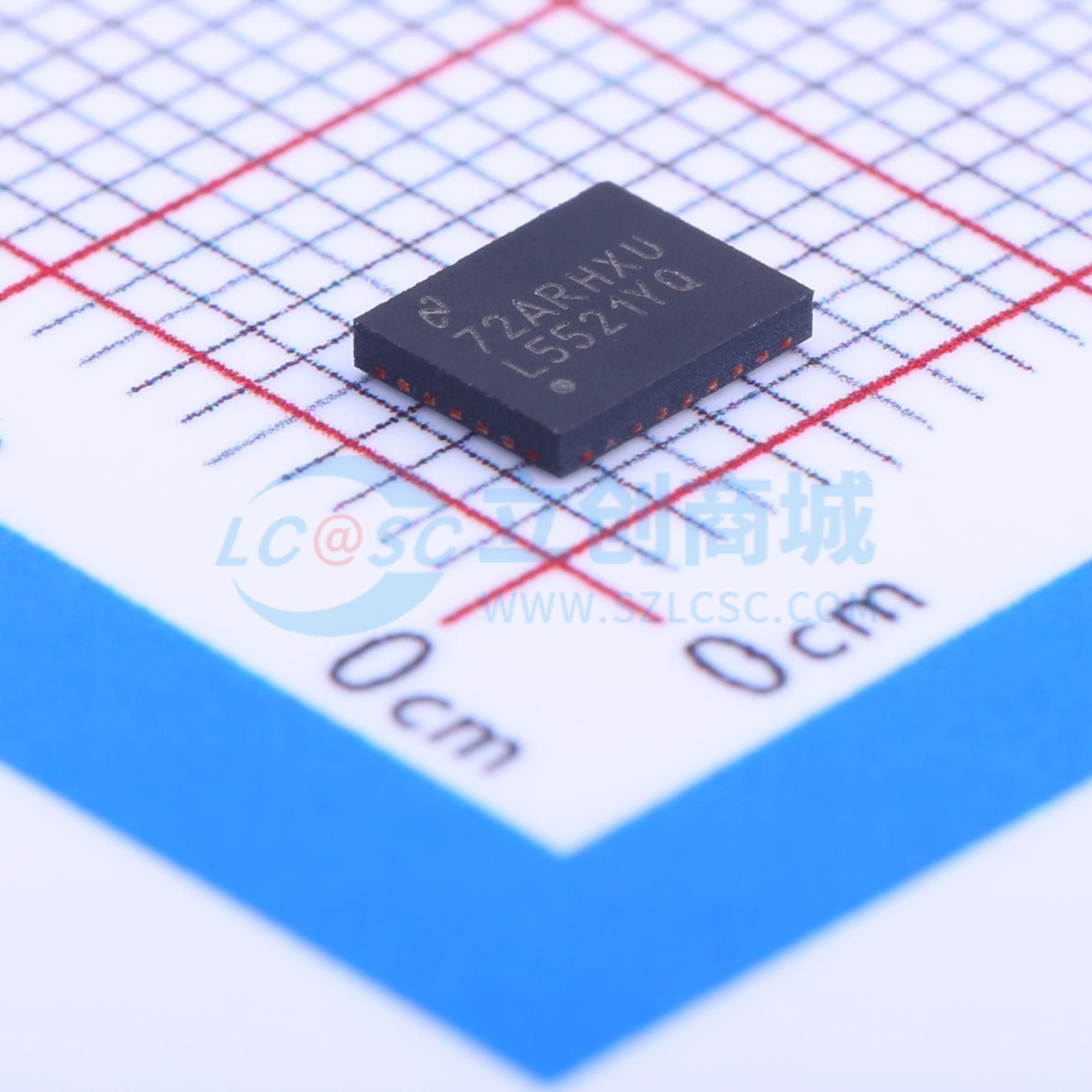

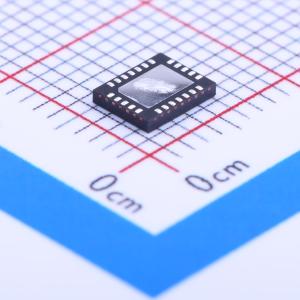

LP5521YQX/NOPB

LP5521是一款为移动设备设计的三通道LED驱动器，能够产生多种照明效果。高效的电荷泵能够在锂离子电池的全电压范围内驱动LED。该器件具有程序存储器，可用于创建多种照明序列。当程序存储器加载完毕后，LP5521可以无需处理器控制自主运行，从而节省功耗。

通过根据LED正向电压需求自动选择适当的电荷泵增益，该器件在广泛的运行范围内保持了出色的效率。当LED输出不活跃时，LP5521能够自动进入节电模式，从而降低电流消耗。

三个独立的LED通道具有精确的可编程电流源和PWM控制。每个通道都有程序存储器，可以使用PWM控制创建所需的照明序列。

LP5521具有灵活的数字接口。触发I/O和32kHz时钟输入允许多个设备之间的同步。中断输出可用于在LED序列结束时通知处理器。LP5521有四个可通过引脚选择的I2C兼容地址，允许在一个I2C兼容总线上连接多达四个并行设备。GPO和INT引脚可以用作其他设备的数字控制引脚。

LP5521仅需要四个小型、低成本的陶瓷电容。

提供了全面的应用工具，包括一个命令编译器，用于轻松编程LED序列。

• 自适应电荷泵，增益为1x和1.5x
• 提供高达95%的LED驱动效率
• 带软启动和过流、短路保护的电荷泵
• 低输入纹波和电磁干扰
• 非常小的解决方案尺寸，无需电感或电阻
• 典型关断电流200纳安
• 自动节能模式
• I2C兼容接口
• 可独立编程的恒定电流输出，具有8位电流设置和8位PWM控制
• 典型LED输出饱和电压50毫伏，电流匹配1%
• 三个具有灵活指令集的程序执行引擎
• 无需外部控制的自主操作
• 大容量SRAM程序存储器
• 两个通用数字输出

• 娱乐和指示灯
• LCD副显示屏背光
• 键盘RGB背光和手机外观
• Vibra, 扬声器, 波形发生器
• 血糖仪
• 手持POS终端
• 需要RGB指示的电子门禁系统
