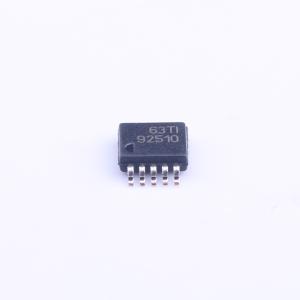

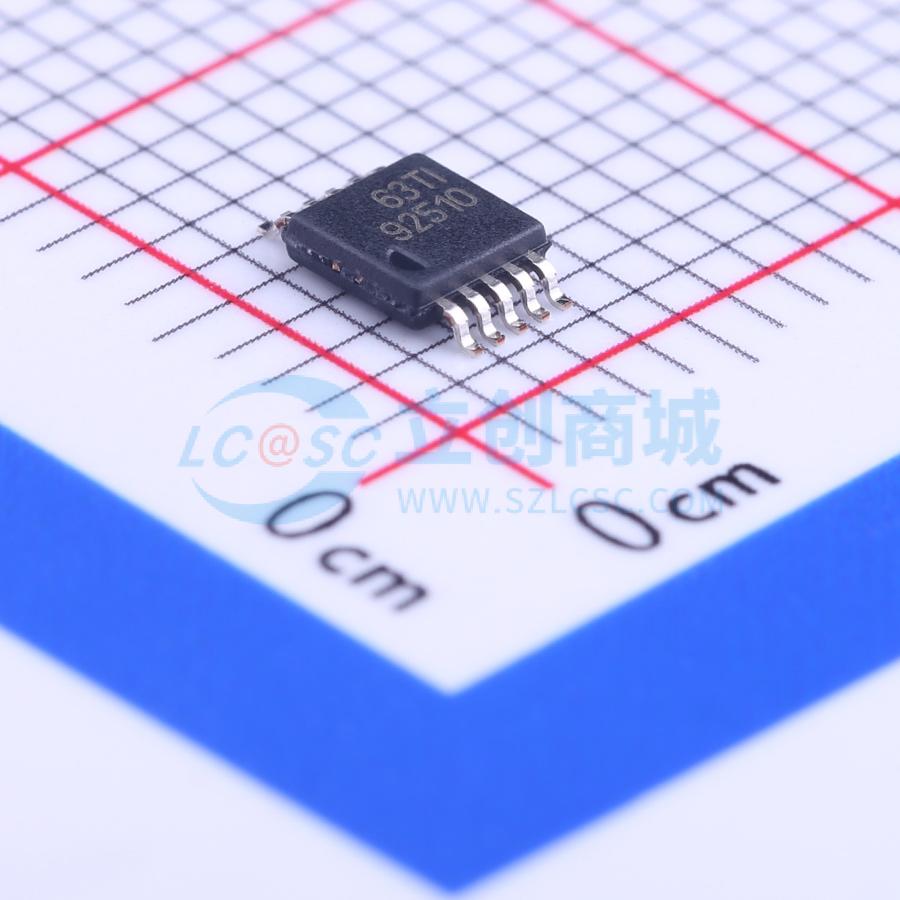

TPS92510DGQR
TPS92510DGQR
- 描述
- TPS92510 用于 HB LED 的 1.5A 恒流降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92510DGQR
- 商品编号
- C140250
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.5V~60V | |
| 开关频率 | 100kHz~2.5MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.5A | |
| 调光 | PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS92510 是一款60V、1.5A峰值电流模式降压转换器，集成了高压侧MOSFET。它专门设计用于以恒定电流驱动高亮度LED。高精度的200mV内部参考电压减少了电流检测电阻中的功率损耗。专用的脉宽调制输入引脚允许线性控制光输出。
TPS92510 集成了热回折功能，通过降低平均输出电流来确保检测到的LED温度不超过特定值，从而提高整个系统的可靠性。集成的频率同步功能可以在多串应用中减少不需要的拍频，并简化EMI滤波。可调节的输入电压UVLO功能适应多种电池类型的深度放电水平。
TPS92510 包括逐周期过流保护和热关断保护。它采用10引脚MSOP PowerPAD封装。
商品特性
- 3.5-V 至 60-V 输入电压范围
- 集成 200-mΩ 高端 MOSFET
- 200 mV 内部电压基准
- ±3% LED 电流精度
- 100 kHz 至 2.5 MHz 开关频率范围
- 专用 PWM 调光输入
- LED 热回退
- 可调 UVLO
- 过流保护
- 过温保护
- MSOP-10 (DGQ) PowerPAD 封装
应用领域
- 路灯照明
- 应急照明
- 一般照明
- 商用及工业照明
- MR16 LED灯泡
