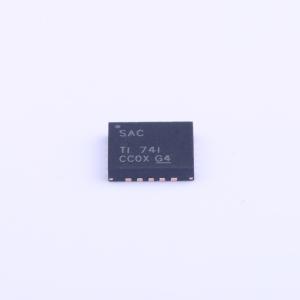

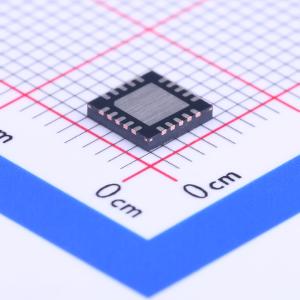

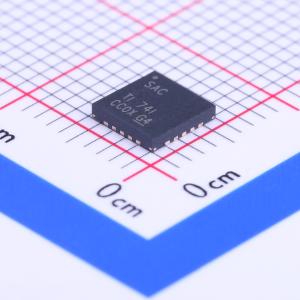

TPS7A7200RGWR
具有电源正常指示和使能功能的 2A、低输入电压 (1.43V)、超低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A7200 单路输出、极低输入、可配置固定（0.9 至 5.0V）2A 低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A7200RGWR
- 商品编号
- C140257
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 900mV~5V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 180mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 40.65uVrms | |
| 特性 | 带使能；软启动；PG脚；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A7200低压差（LDO）稳压器专为需要极低压差能力（2 A时为180 mV）、输入电压范围为1.5 V至6.5 V的应用而设计。TPS7A7200提供创新的、用户可配置的输出电压设置，范围为0.9 V至3.5 V，从而省去了外部电阻和任何相关误差。 TPS7A7200具有非常快速的负载瞬态响应，使用陶瓷输出电容时稳定，并且在电源、负载和温度变化时支持优于2%的精度。软启动引脚可降低负载的浪涌电流。此外，开漏电源正常（Power Good）信号可用于对电源轨进行排序。 TPS7A7200提供3 mm × 3 mm、16引脚QFN和5 mm × 5 mm、20引脚VQFN封装。
商品特性
- 低压差电压：2 A时为180 mV
- 输入电压（VIN）范围：1.5 V至6.5 V
- 可配置固定输出电压（VOUT）范围：0.9 V至3.5 V
- 可调输出电压（VOUT）范围：0.9 V至5 V
- 出色的负载和电源瞬态响应
- 使用陶瓷输出电容时稳定
- 在电源、负载和温度变化时精度为1.5%
- 可编程软启动
- 电源正常（PG）输出
- 3 mm×3 mm QFN - 16和5 mm×5 mm VQFN - 20封装
应用领域
- 无线基础设施：串行解串器（SerDes）、现场可编程门阵列（FPGA）、数字信号处理器（DSP）
- 射频组件：压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、低压差分信号（LVDS）
- 机顶盒：放大器、模数转换器（ADC）、数模转换器（DAC）、现场可编程门阵列（FPGA）、数字信号处理器（DSP）、无线局域网、蓝牙
- 个人电脑和打印机、音频和视频设备
